Szklana balustrada schodów

Szklana balustrada do schodów to system balustrad, w którym zastosowano panele ze szkła bezpiecznego – hartowanego lub laminowanego – jako główne wypełnienie pomiędzy konstrukcją schodów a poręczą. W przeciwieństwie do tradycyjnych tralek lub paneli pełnych, szkło przepuszcza światło przez klatkę schodową, zamiast je blokować, co sprawia, że ​​cały lot wydaje się lżejszy, bardziej otwarty i wizualnie połączony z otaczającą przestrzenią. Ta jakość skłania architektów, projektantów wnętrz i właścicieli domów do wybierania szklanych balustrad do schodów charakterystycznych w domach mieszkalnych, holach hotelowych, atrium biurowych, wyposażeniu sklepów detalicznych i budynkach komercyjnych na całym świecie. Klatka schodowa jest zazwyczaj najbardziej wyróżniającym się architektonicznie elementem komunikacji pionowej w budynku. Biegnący obok system balustrad jest widoczny z wielu pięter i pod wieloma kątami jednocześnie, co oznacza, że ​​jego wygląd ma nieproporcjonalny wpływ na całościowe wnętrze.

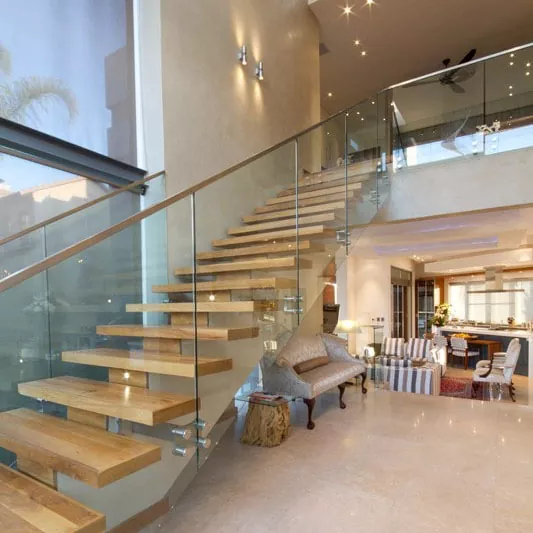

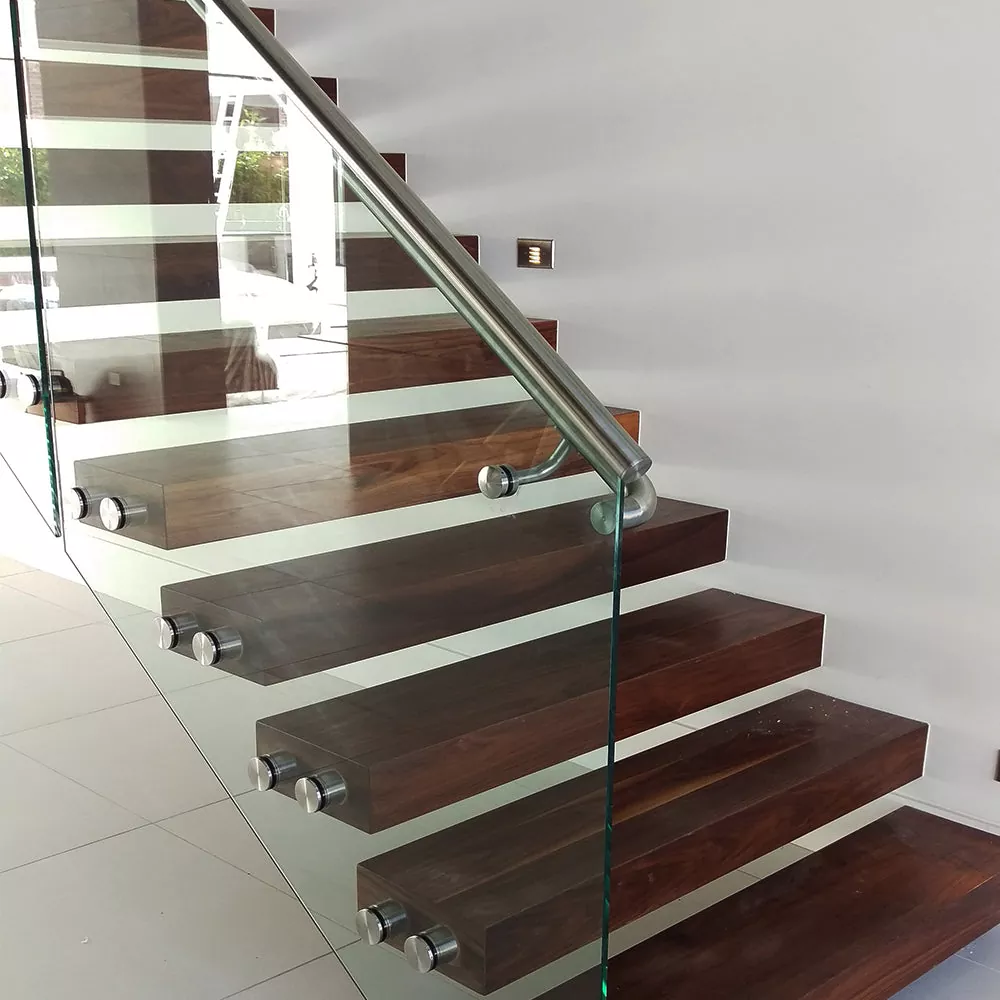

Szklana balustrada schodów z czystymi słupkami ze stali nierdzewnej lub aluminium pozwala samej konstrukcji klatki schodowej – niezależnie od tego, czy są to pływające drewniane stopnie, stalowe podłużnice czy rzeźbiony betonowy bieg – pozostać w centrum uwagi, zamiast być zasłonięta przez ciężką, solidną balustradę. Rezultatem są schody, które można odczytać raczej jako element architektoniczny, a nie jako funkcjonalną refleksję.

Vionta jest oddanametalowa balustradaproducent z siedzibą w Cixi, Ningbo, Chiny. Projektujemy, produkujemy i eksportujemy kompletne systemy balustrad schodowych ze szkła — panele szklane, słupki, poręcze, mocowania podstawy i cały sprzęt — do klientów w Ameryce Północnej, Europie, Australii i na Bliskim Wschodzie. Każdy komponent jest produkowany w naszej własnej fabryce, co daje nam bezpośrednią kontrolę nad jakością i kosztami.

Jak wybrać odpowiednią szklaną balustradę schodową dla swojego projektu

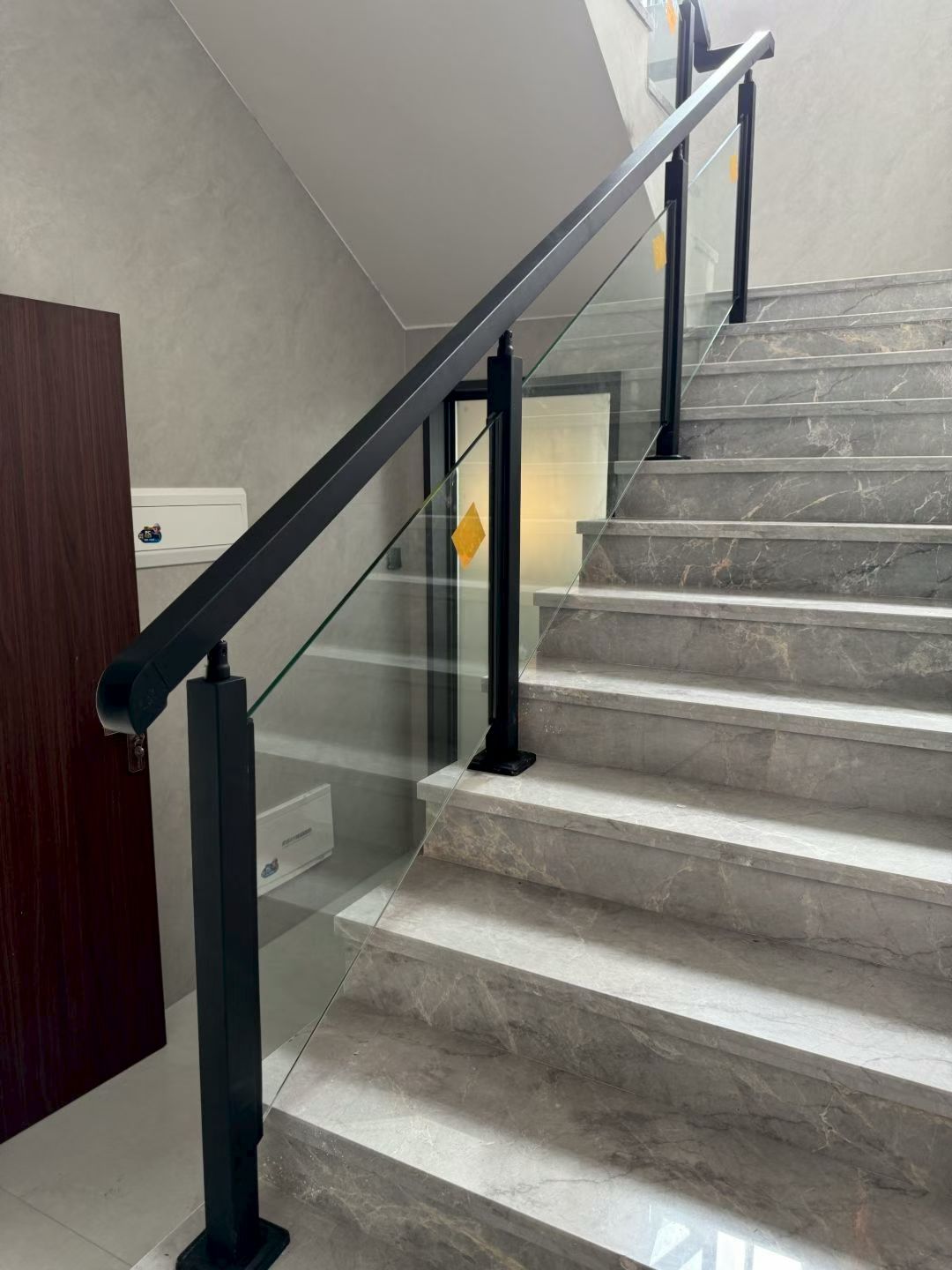

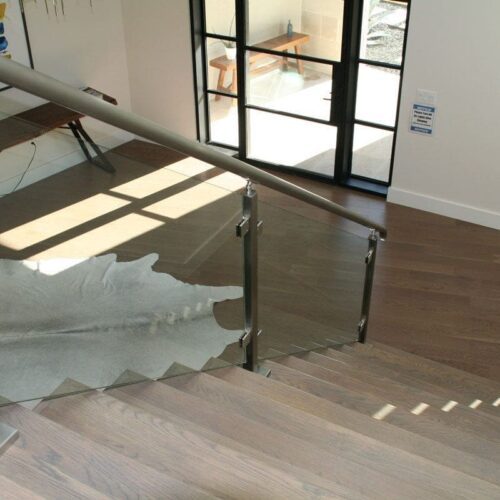

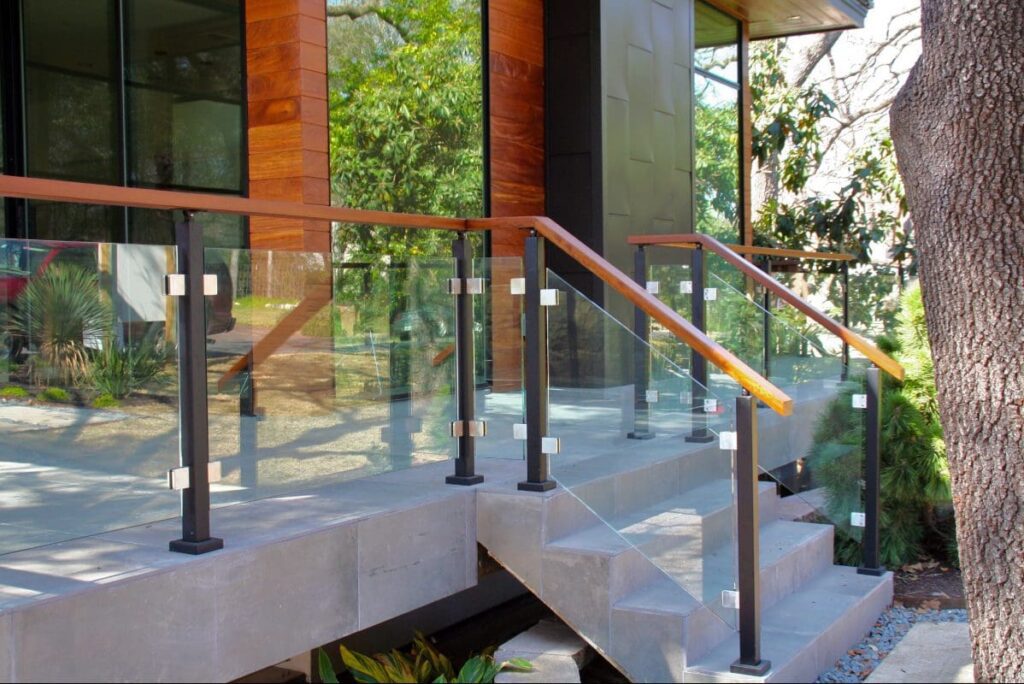

1. Schody wewnętrzne i zewnętrzne Najczęstszym zastosowaniem są schody wewnętrzne w środowisku kontrolowanym (domy mieszkalne, biura, hotele). Wahania temperatur są umiarkowane, nie ma narażenia na promieniowanie UV ani deszcz, a korozja nie stanowi problemu. Słupy ze stali nierdzewnej SS304 lub standardowego aluminium 6063-T5 ze standardową powłoką proszkową lub wykończeniem szczotkowanym są w zupełności wystarczające. Grubość szkła hartowanego 10 mm lub 12 mm to typowa specyfikacja dla większości schodów wewnętrznych w budynkach mieszkalnych i komercyjnych. Zewnętrzne schody — w tym zewnętrzne schody przeciwpożarowe, stopnie ogrodowe, schody na taras przy basenie i schody prowadzące na dach — są narażone na deszcz, promieniowanie UV, wahania temperatur, a na obszarach przybrzeżnych – na słone powietrze. Do zastosowań zewnętrznych zalecanym materiałem słupków i okuć jest stal nierdzewna SS316 ze względu na jej doskonałą odporność na korozję chlorkową. Słupy aluminiowe powinny być wyposażone w powłokę proszkową anodowaną lub na bazie PVDF zamiast standardowej powłoki poliestrowej. Szkło powinno mieć grubość minimum 12 mm, a szkło laminowane jest preferowane tam, gdzie nie można tolerować spadających fragmentów szkła (na przykład na schodach nad obszarami zamieszkałymi).

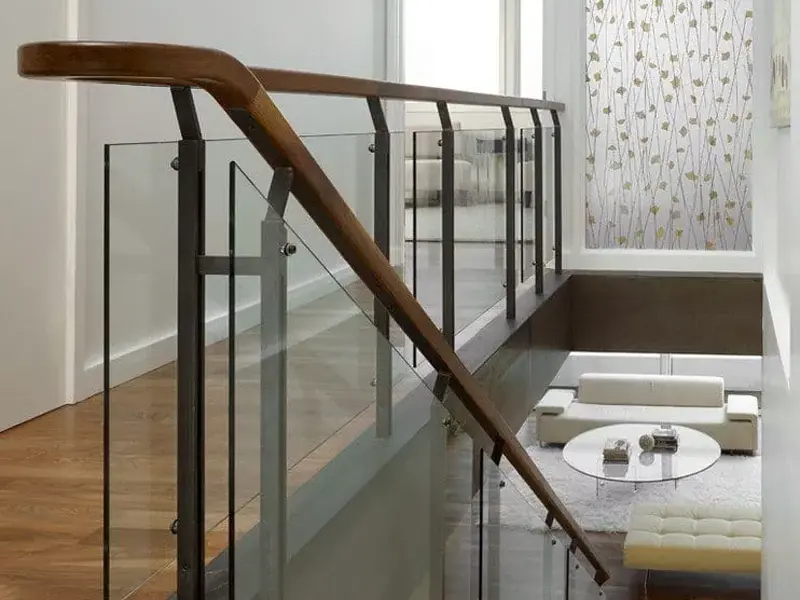

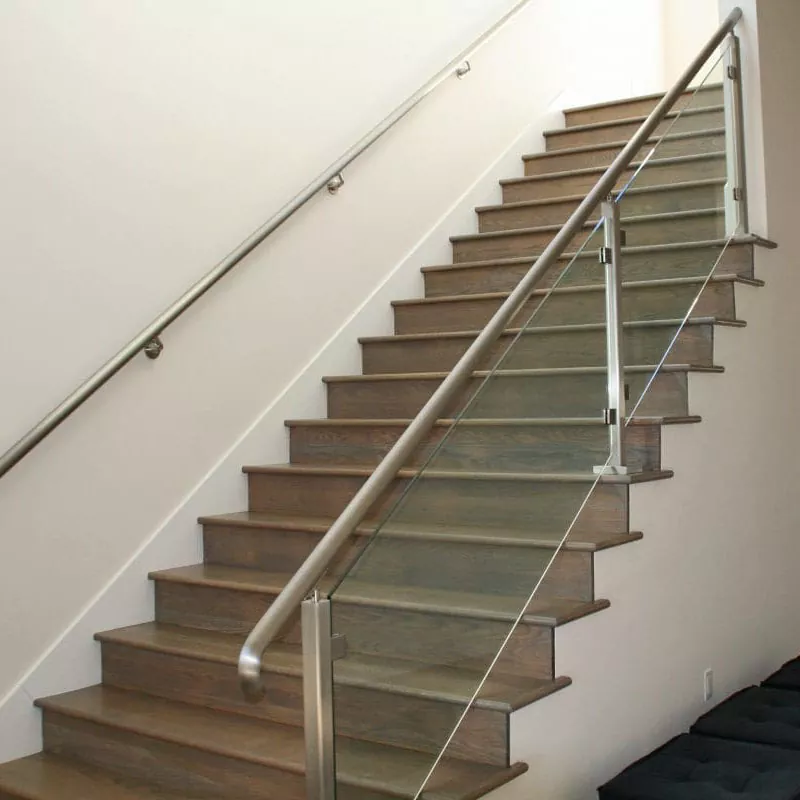

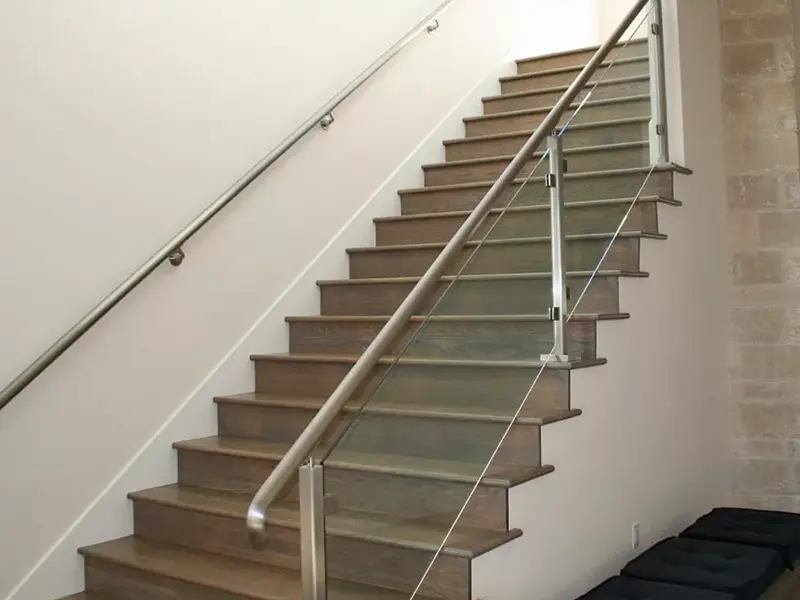

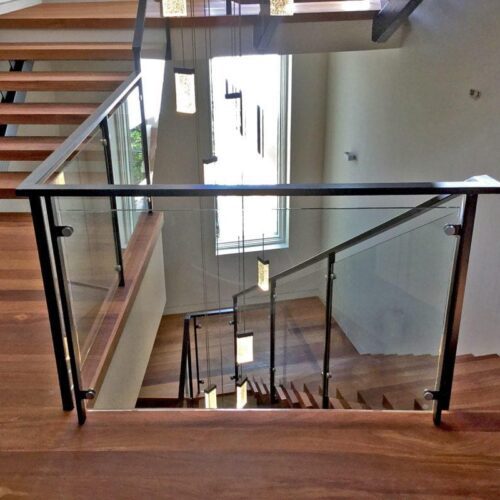

2. Konfiguracja schodów: proste, w kształcie litery L lub spiralne Loty proste to najprostsza konfiguracja. Szklane panele mają kształt prostokątny, rozstaw słupków jest jednakowy, a poręcz przebiega pod stałym kątem natarcia. Instalacja jest prosta, a wszystkie komponenty można prefabrykować według dokładnych wymiarów przy minimalnej regulacji w miejscu montażu. Schody w kształcie litery L i U wprowadzają podest, na którym następuje zmiana kierunku lotu. Szklane panele w części podestu są zazwyczaj poziome (poziome), a nie nachylone, a przejście między sekcjami nachylonymi i poziomymi wymaga starannego rozmieszczenia słupków i szczegółów połączeń poręczy. Vionta dostarcza wstępnie zaprojektowane łączniki przejściowe do tych skrzyżowań. Najbardziej wymagającą konfiguracją są schody kręcone i kręcone. Panele szklane należy przyciąć do profilu stożkowego lub zakrzywionego, aby dopasować się do geometrii schodów, a poręcz musi być wygięta lub zakrzywiona, aby dopasować ją do promienia planu. Wymaga to dokładnych rysunków pomiarowych miejsca i produkcji na zamówienie. Vionta dysponuje własną maszyną do cięcia CNC i gięcia profili w celu produkcji systemów balustrad schodowych z zakrzywionego szkła — prosimy o przesłanie rysunków CAD lub szczegółowe badanie terenu w celu wyceny.

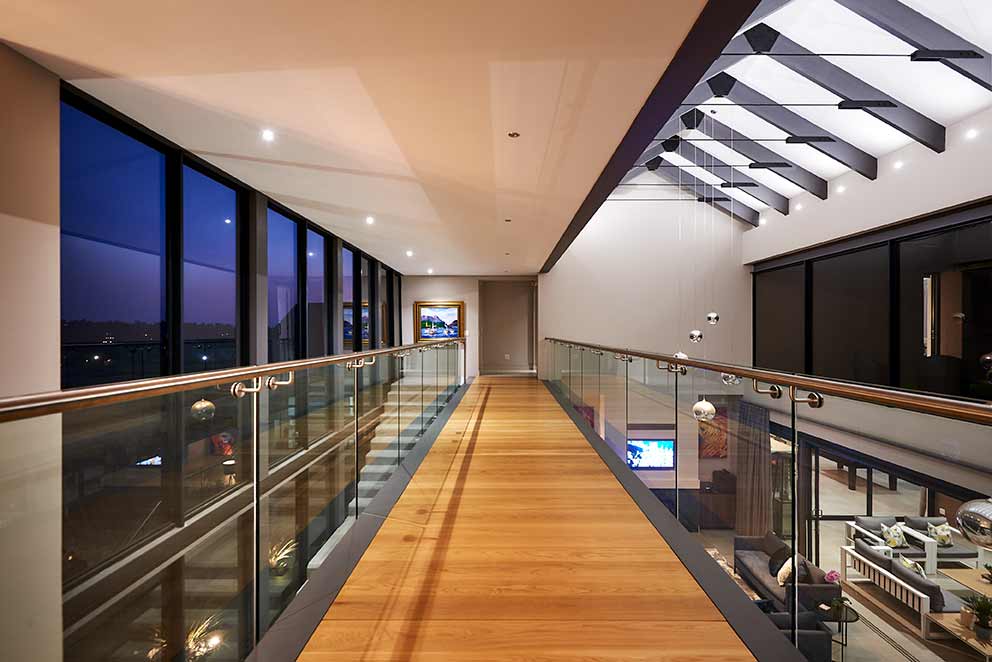

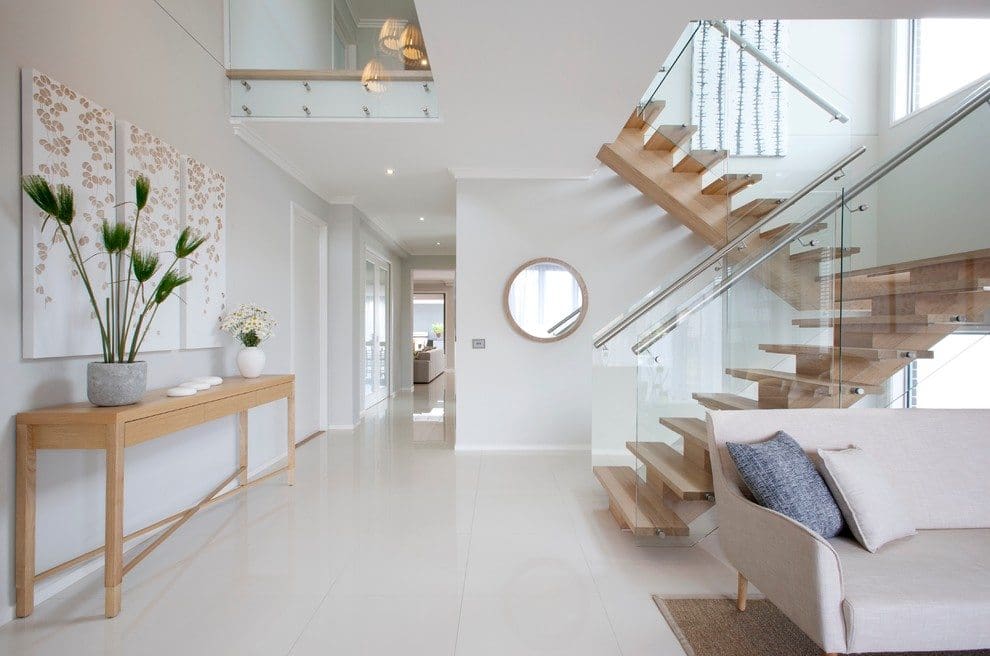

3. Obiekty mieszkalne a komercyjne: wymagania dotyczące obciążenia Przepisy budowlane w większości krajów rozróżniają wymagania dotyczące obciążenia balustrad schodowych w budynkach mieszkalnych (mieszkalnych) i publicznych (komercyjnych lub instytucjonalnych). Balustrady mieszkalne zazwyczaj muszą wytrzymywać poziome obciążenie liniowe od 0,36 kN/m do 0,74 kN/m; w obiektach komercyjnych i miejscach zgromadzeń publicznych wymagane jest ciśnienie od 1,5 kN/m do 3,0 kN/m lub więcej. Różnica ta wpływa bezpośrednio na wymaganą grubość szkła, rozmiar przekroju słupka i konstrukcję mocowania. Określenie systemu klasy mieszkaniowej w lokalizacji komercyjnej stanowi naruszenie zgodności z przepisami; nadmierne specyfikowanie systemu klasy komercyjnej dla domowych schodów zwiększa koszty bez korzyści.Podaj nam typ swojego projektua my doradzimy właściwą specyfikację.

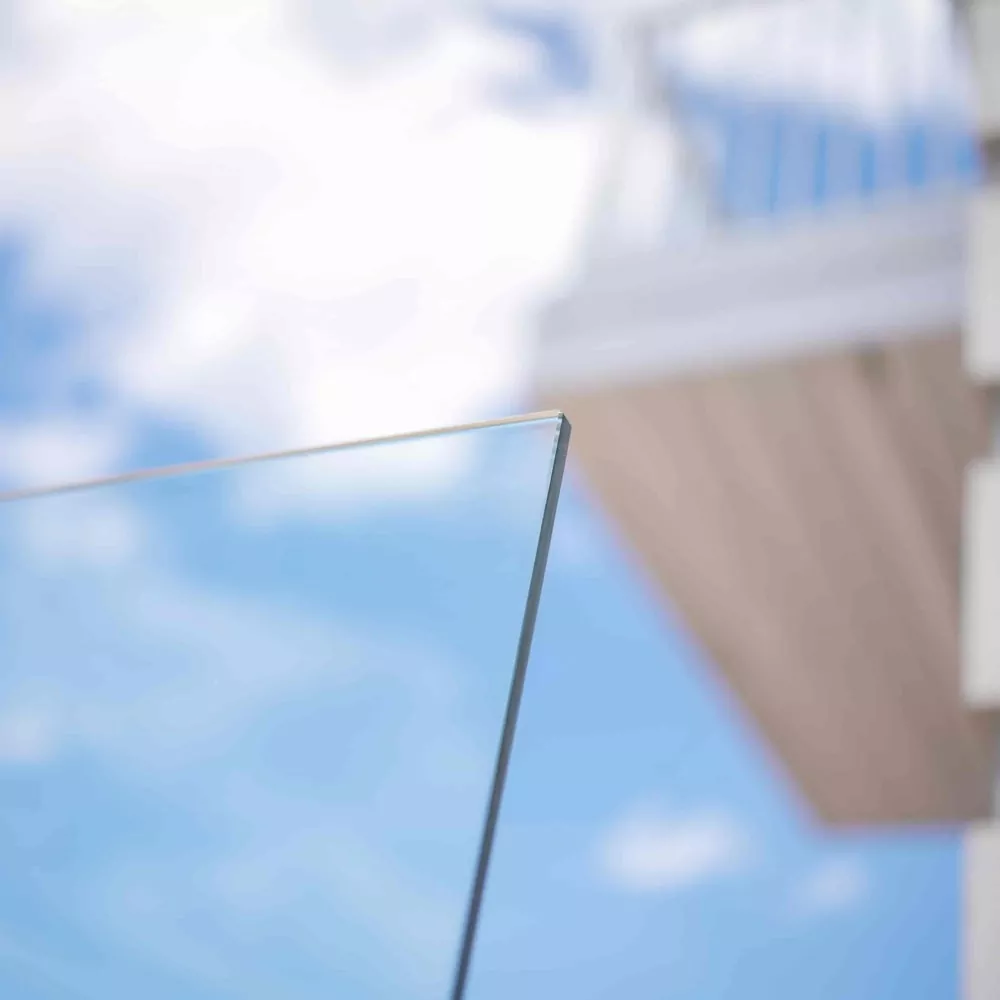

Panel szklany

● Rodzaj materiału: Można wybrać pełne szkło hartowane lub laminowane szkło bezpieczne.

● Standardowa grubość: 10 mm, 12 mm, 15 mm (w zależności od wymagań projektowych można dostarczyć specyfikacje o grubości 19 mm lub większej).

● Obróbka powierzchniowa: przezroczysta, ultrabiała, matowa (z różnymi opcjami przezroczystości), wzór sitodruku.

System wsparcia i mocowania

● Materiał podłokietnika: stal nierdzewna 304 lub 316 (szczotkowana, polerowana na wysoki połysk), stop aluminium 6063-T5 (dostępny w różnych kolorach malowania proszkowego).

● Kolumna/wspornik: Kwadratowa lub okrągła kolumna ze stali nierdzewnej lub miniaturowy klips do szkła (zacisk do szkła), wykonany ze stali nierdzewnej o wysokiej wytrzymałości.

● Podstawa montażowa: Zawiera łączniki podłogowe i boczne odpowiednie do różnych stopni schodów, takich jak beton, drewno, płyty stalowe itp., z wstępnie nawierconymi otworami.

Złącza sprzętowe

Wszystkie śruby, sworznie i elementy zaciskowe wykonane są ze stali nierdzewnej 304 lub 316, aby zapewnić integralność strukturalną i odporność na korozję podczas długotrwałego użytkowania.

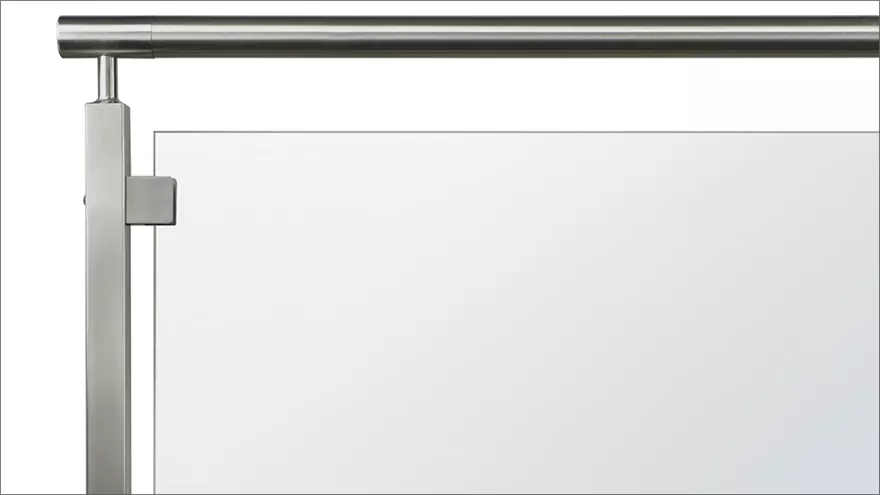

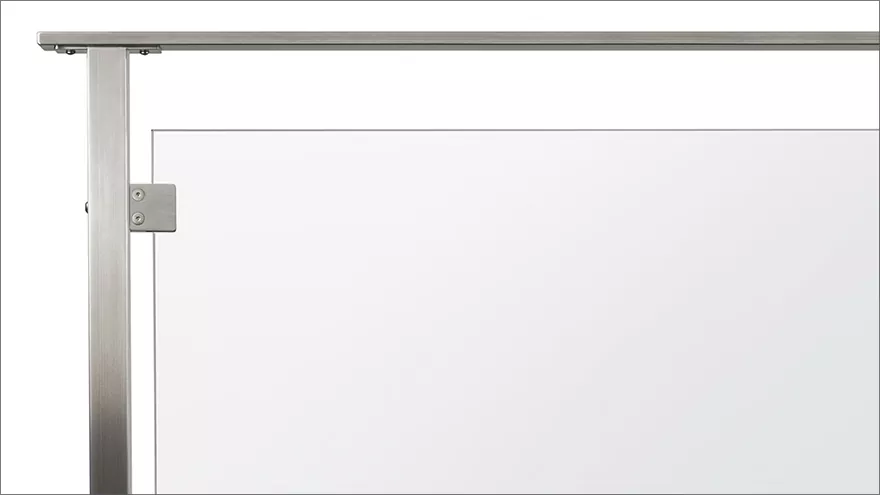

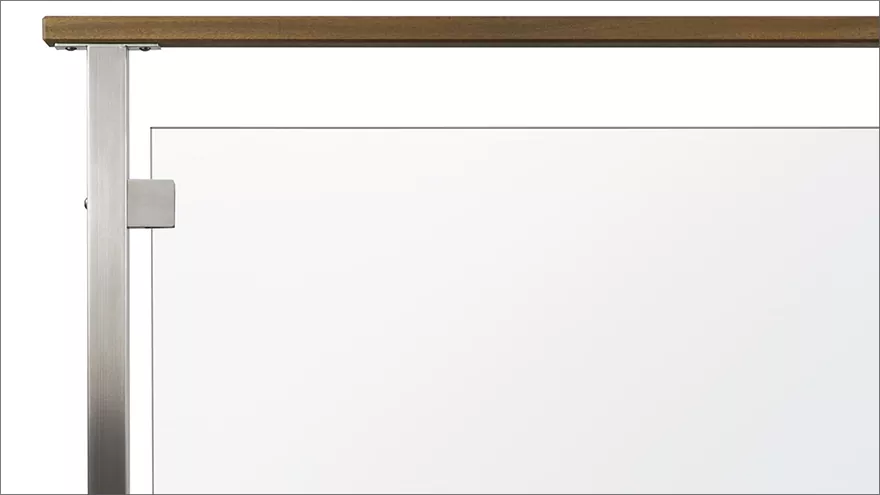

Klipsy szklane

Post

Czop

Klipsy szklane

Post

Czop

Jakie standardy i opcjonalne konfiguracje oferuje Vionta?

Opcje szkła:

Opcje kolumn:

Materiały dodatkowe:

Oprawa ze stali nierdzewnej 304/316

Podstawa ze stopu aluminium

Wiele typów śrub i złączy

Akcesoria do poręczy są kompletne

Często zadawane pytania

Pytanie 1:Czy szklana balustrada schodów jest konstrukcyjnie bezpieczna?– jakie obciążenie może wytrzymać?

Tak, prawidłowo określona i zainstalowana szklana balustrada schodów jest w pełni konstrukcyjna i spełnia te same wymagania bezpieczeństwa, co każdy inny typ balustrady zgodny z przepisami. Kluczem jest prawidłowa specyfikacja. Panele szklane stosowane w balustradach schodów to szkło bezpieczne — hartowane lub laminowane — a nie standardowe szkło float. Szkło hartowane o grubości 12 mm wytrzymuje poziome obciążenia barierowe znacznie przekraczające wymagania przepisów krajowych (zazwyczaj 0,74 kN/m w Wielkiej Brytanii, 0,2 kN/m w USA na IBC mieszkalne). W przypadku zastosowań komercyjnych lub montażu publicznego wymagających nacisku 1,5–3,0 kN/m system jest konstruowany z grubszego szkła (laminowanego o grubości 15 mm lub 17,52 mm), cięższych sekcji słupków i mniejszych odstępów między słupkami, aby zachować zgodność.

Na żądanie Vionta może dostarczyć dokumentację obliczeń obciążenia dla dowolnej konfiguracji systemu. W przypadku projektów wymagających pieczątki inżynierskiej w celu złożenia pozwolenia na budowę, dostarczamy dane obliczeniowe, a inżynierowie budowlani naszych klientów sprawdzają je i certyfikują lokalnie.

P2: Czy balustrada rdzewieje w środowisku zewnętrznym, przybrzeżnym lub przy basenie?

Same panele szklane są całkowicie odporne na wilgoć, słone powietrze lub działanie środków chemicznych. W przypadku elementów metalowych odpowiedź zależy od określonego materiału. Stal nierdzewna SS316 zawierająca 2–3% molibdenu jest właściwym wyborem do instalacji przybrzeżnych i przy basenach i nie rdzewieje w normalnych warunkach ekspozycji. SS304 jest odpowiedni do większości zastosowań zewnętrznych, które nie znajdują się w bezpośrednim zasięgu mgły solnej. Stop aluminium z powłoką proszkową anodowaną lub PVDF jest również wysoce odporny na korozję i często preferowany na schodach zewnętrznych ze względu na mniejszą wagę i elastyczność kolorów. W instalacjach balustrad zewnętrznych lub przybrzeżnych nigdy nie należy stosować okuć ze stali węglowej lub ocynkowanej; cały osprzęt Vionta jest wykonany ze stali nierdzewnej.

P3: Jak podać pomiary na zamówienie niestandardowe?

W przypadku schodów prostych do przygotowania rysunku wykonawczego i wyceny potrzebne są następujące wymiary: całkowita długość biegu schodów, kąt nachylenia schodów (lub wznios i stopień stopni), wykończona wysokość od podłogi do podłogi, wymagana wysokość balustrady (mierzona pionowo od linii nosa) oraz materiał konstrukcyjny stopnia i policzków (beton, drewno, stal). Jeśli posiadasz rysunki architektoniczne lub pomiary terenu, prześlij je bezpośrednio, a nasz zespół techniczny pobierze wymagane wymiary.

W przypadku schodów zakrzywionych lub kręconych wymagany jest pełny plik CAD lub szczegółowy rysunek zmierzony, ponieważ profile paneli szklanych i promień gięcia poręczy muszą być precyzyjnie obliczone dla każdego położenia stopnia. Nie zalecamy zamawiania systemów giętych balustrad schodowych na podstawie wymiarów mierzonych wyłącznie ręcznie — wymagania dotyczące tolerancji są zbyt rygorystyczne.

P4: Czy szkło może zostać uszkodzone podczas transportu? Jak jest zapakowany?

Szkło jest z natury delikatne, dlatego opracowaliśmy nasze opakowania eksportowe specjalnie z myślą o wytrzymywaniu wibracji, nacisku podczas układania i wpływach transportu długodystansowego. Każdy panel szklany jest indywidualnie owinięty pianką ochronną i zapakowany pionowo (na krawędzi) w specjalnie wycięte drewniane skrzynie z piankowymi przegrodami pomiędzy panelami. Skrzynie są wyraźnie oznaczone jako KRUCHE, TĄ STRONĄ DO GÓRY i NIE UKŁADAJ SIĘ. Elementy metalowe są pakowane w folię bąbelkową, zabezpieczane w narożnikach i mocowane do drewnianych palet. Każda przesyłka zawiera szczegółową listę pakowania zawierającą wyszczególnienie każdej części według SKU i ilości.

Dzięki temu systemowi pakowania nasz wskaźnik uszkodzeń w transporcie jest bardzo niski. W przypadku uszkodzenia utrzymujemy zapasy standardowych rozmiarów szkła i możemy szybko zorganizować panele zastępcze. Na życzenie dostępne jest ubezpieczenie ładunku morskiego.

P5: Czy możesz dostarczyć próbki przed zamówieniem zbiorczym?

Tak. Możemy dostarczyć pakiety próbek zawierające sekcję słupka, zacisk do szkła lub łącznik czopowy, krótką sekcję poręczy i małą próbkę szkła (zwykle 300 × 300 mm) pokazującą rodzaj, grubość i wykończenie krawędzi szkła. Pozwala to potwierdzić jakość materiału, wykończenie powierzchni i obróbkę krawędzi przed przystąpieniem do pełnego zlecenia produkcyjnego. Wysyłka próbek następuje zazwyczaj w ciągu 7–10 dni roboczych od potwierdzenia zamówienia. Koszty próbek są zaliczane na poczet kolejnego zamówienia zbiorczego.

Dlaczego warto wybrać firmę Vionta do szklanych balustrad schodowych?

Kompletna produkcja własna.Produkujemy każdy element – ​​obróbkę szkła, obróbkę końcową metalu, malowanie proszkowe i okucia – w naszym własnym zakładzie w Cixi w Ningbo. Brak podwykonawców w łańcuchu dostaw oznacza ściślejszą kontrolę jakości i ceny ustalane bezpośrednio z fabryką, zazwyczaj o 15–30% niższe od równoważnej jakości dostarczanej przez firmy handlowe.

Wsparcie techniczne od specyfikacji po dostawę.Nasz zespół inżynierów może przejrzeć rysunki projektowe, potwierdzić zgodność z przepisami, doradzić w sprawie grubości szkła i rozmiaru słupków oraz dostarczyć instalatorowi szczegółowe rysunki warsztatowe. W przypadku projektów wymagających dokumentacji konstrukcyjnej dostarczamy arkusze kalkulacyjne obciążeń.

Możliwość wykonania na zamówienie.W naszym zakresie produkcyjnym znajdują się konfiguracje schodów prostych, w kształcie litery L, U, spiralnych i zakrzywionych. Niestandardowe rozmiary szkła, niestandardowe profile poręczy, niestandardowe kolory powłok proszkowych i specjalne wykończenia krawędzi są dostępne bez minimalnej dopłaty do zamówienia w przypadku większych projektów.

Udokumentowane doświadczenie w eksporcie.Regularnie wysyłamy produkty do Ameryki Północnej, Europy, Australii, Azji Południowo-Wschodniej i na Bliski Wschód i znamy wymagania dotyczące dokumentacji związanej z składaniem pozwoleń na budowę na tych rynkach. Do każdego zamówienia dostarczane są certyfikaty badań materiałowych stali nierdzewnej i szkła oraz dokumenty certyfikujące szkło potwierdzające spełnienie określonej normy w zakresie oszklenia bezpiecznego.

Skontaktuj się z namiz wymiarami schodów, lokalizacją projektu i obowiązującymi przepisami budowlanymi. W ciągu 24 godzin odpowiemy szczegółową rekomendacją specyfikacji i wyceną.
