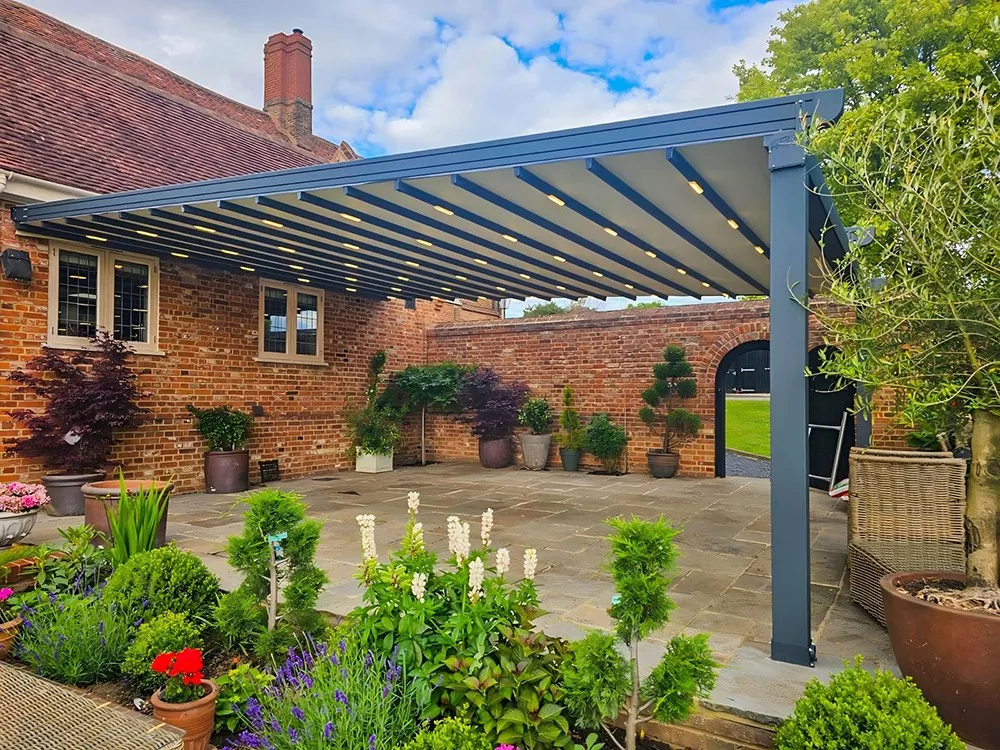

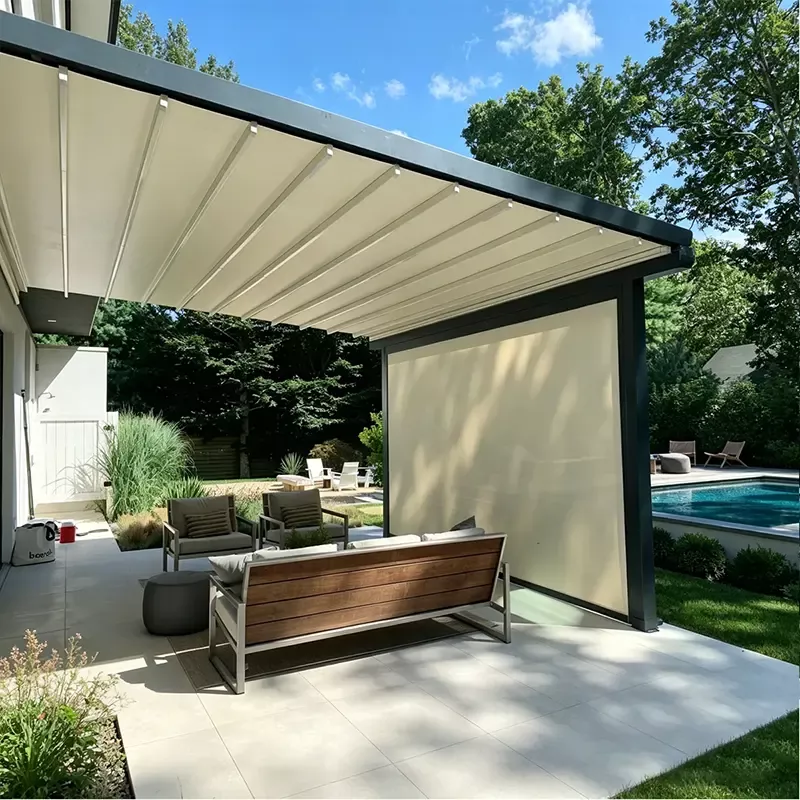

Pergola montowana na ścianie ze składanym dachem

Czym jest pergola ścienna z dachem?

Montowana na ścianie pergola z dachem to stała konstrukcja cienia zewnętrznego, którą mocuje się do zewnętrznej ściany budynku z jednej strony, a drugi koniec wsparty na wolnostojących słupkach. Dach — wysuwany baldachim z ramą aluminiową — rozciąga się na żądanie, aby pokryć obszar zewnętrzny poniżej, lub odchyla się, pozostawiając przestrzeń całkowicie otwartą na niebo.

W tej konfiguracji ściana budynku stanowi jeden konstrukcyjny punkt kotwiczenia, co pozwala zmniejszyć liczbę słupków, zrównać konstrukcję z domem i stworzyć zadaszoną przestrzeń zewnętrzną, która w naturalny sposób łączy się z wewnętrznymi przestrzeniami mieszkalnymi poprzez sąsiednie drzwi i okna.

Vionta Metaljest producentem i fabryką z siedzibą w Cixi, Ningbo, Chiny. Dostarczamy montowaną na ścianie pergolę z rozsuwanymi systemami dachowymi bezpośrednio do hurtowni, dystrybutorów, wykonawców budowlanych i nabywców projektów w Ameryce Północnej, Europie, Australii i na Bliskim Wschodzie.

Czym montowana na ścianie pergola z rozsuwanym dachem różni się od innych konstrukcji

Pergola montowana na ścianie a wolnostojąca

A wolnostojąca pergolastoi niezależnie na czterech lub więcej słupkach bez połączenia ze ścianą. Pergola montowana na ścianie wykorzystuje budynek jako jedną kotwicę, zmniejszając liczbę słupków i pozwalając konstrukcji przylegać do domu. Dzięki temu przejście pomiędzy przestrzenią wewnętrzną i zewnętrzną jest płynniejsze i jest to preferowana konfiguracja w przypadku patio i tarasów bezpośrednio przylegających do budynku.

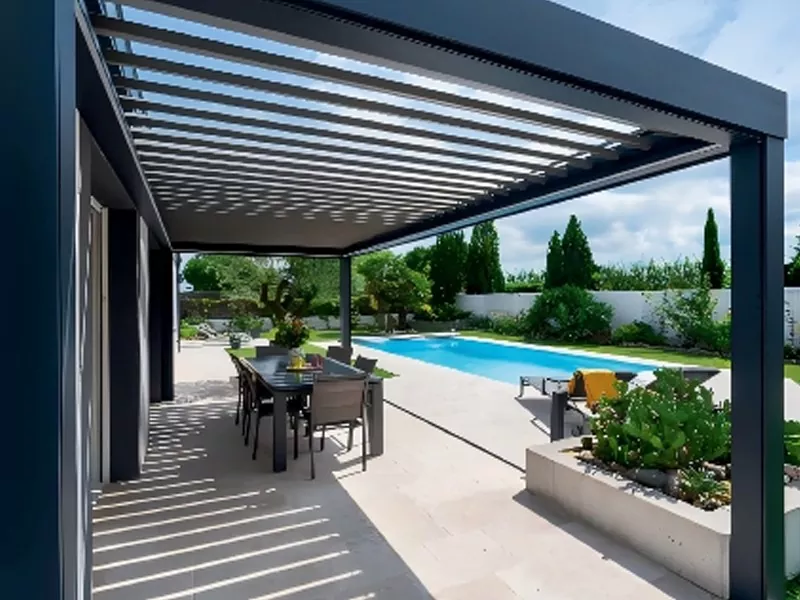

Wysuwany dach z baldachimem a stały dach żaluzjowy

Stała pergola z żaluzjami ma stały dach z aluminiowych listew, w którym poszczególne listwy obracają się, aby kontrolować oświetlenie i wentylację. Konstrukcja dachu zawsze znajduje się nad głową. Rozsuwany dach z baldachimem można całkowicie otworzyć — panele z tkaniny lub poliwęglanu można schować do kompaktowej obudowy — dzięki czemu przestrzeń jest całkowicie otwarta, gdy pozwala na to pogoda. Dla kupujących, którzy chcą mieć możliwość elastycznego przełączania między całkowicie otwartym i całkowicie zakrytym dachem, lepszym wyborem będzie rozsuwany dach.

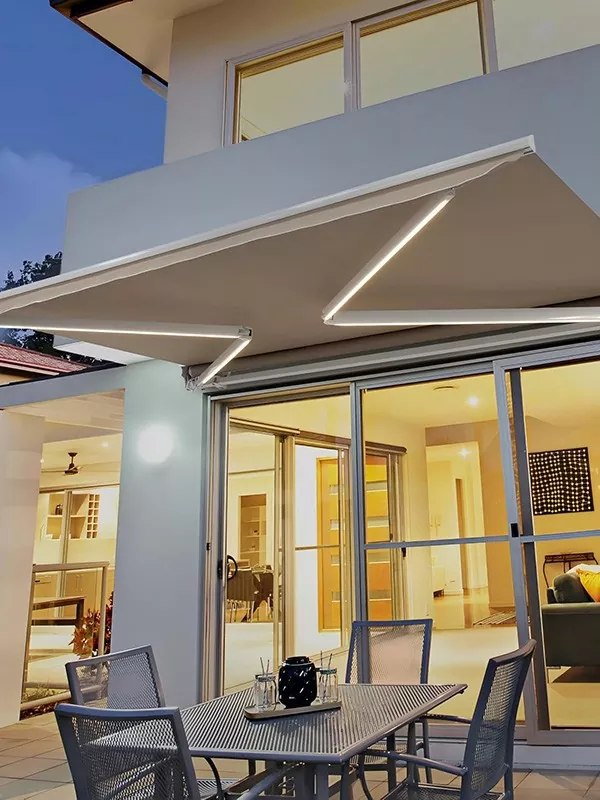

Pergola montowana na ścianie a standardowa markiza zwijana

A standardowa markiza składanamożna go zamontować na ścianie i wysunąć na zewnątrz, bez pionowych słupków i możliwości zabudowy bocznej. Pergola montowana na ścianie ma w pełni aluminiową ramę — belkę główną, krokwie i słupki — co czyni ją sztywną konstrukcyjnie, odpowiednią do większych rozpiętości i zdolną do przenoszenia bocznych zasłon, oświetlenia LED, rynien drenażowych i wentylatorów sufitowych. W przypadku powierzchni większych niż około 4 × 3 m bardziej odpowiednią konstrukcją jest rama pergoli.

Rozsuwany dach z baldachimem: jak to działa

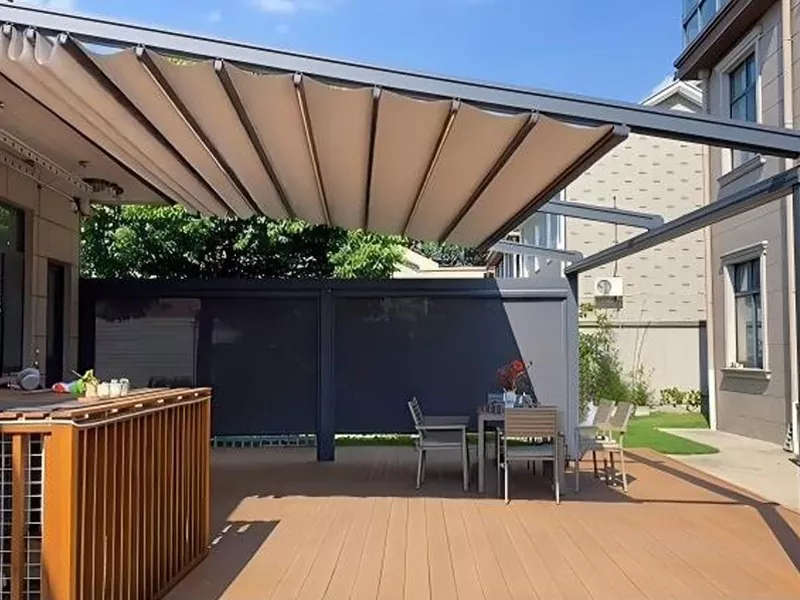

Zadaszenie działa na poziomym systemie prowadnic i rolek zintegrowanym z aluminiowymi krokwiami. Tkaninę mocuje się do drążka prowadzącego, który przesuwa się po torach. W pozycji złożonej tkanina zwija się w zwartą fałdę na jednym końcu pergoli. Po rozciągnięciu belka prowadząca wysuwa się na dalszy koniec, a tkanina rozciąga się na całą powierzchnię dachu, zapewniając cień i ochronę przed deszczem.

Obsługa ręczna a zmotoryzowana

Ręczne cofanieużywa korby ręcznej lub sznurka. Jest to prostszy, tańszy system bez elementów elektrycznych i stanowi standardowy wybór w przypadku pergoli o wysięgu do około 4 m lub dla nabywców preferujących minimalną konserwację.

Zmotoryzowane cofaniewykorzystuje rurowy silnik elektryczny w mechanizmie rolkowym. Daszek otwiera się i zamyka za pomocą przełącznika ściennego, pilota lub aplikacji na smartfonie. Silniki o wyższych specyfikacjach łączą się z czujnikami wiatru i deszczu w celu automatycznego działania. Systemy z napędem silnikowym są zalecane w przypadku większych pergoli, instalacji komercyjnych i kupujących, którzy potrzebują częstej regulacji baldachimu w ciągu dnia.

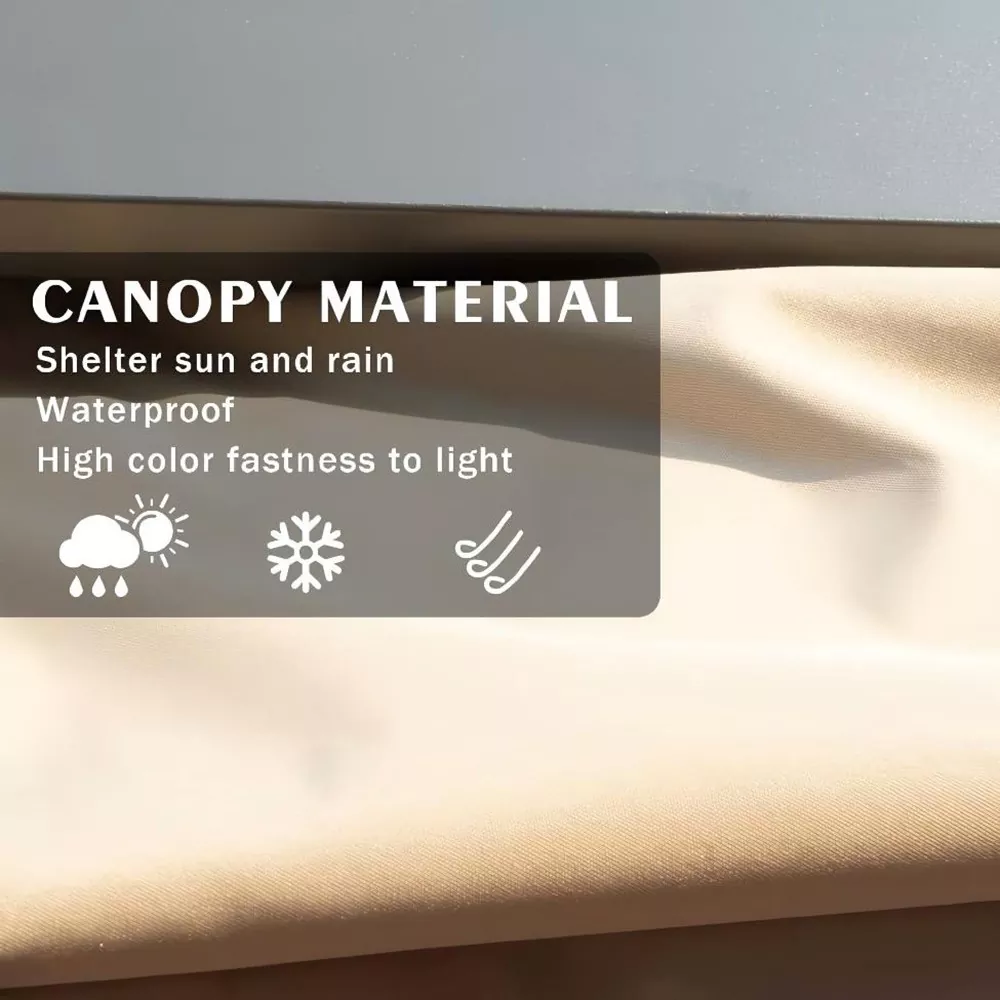

Opcje tkaniny baldachimu

Akryl barwiony w masie(odpowiednik klasy Sunbrella): przędza jest barwiona przed tkaniem, więc kolor jest integralną częścią włókna. Doskonała odporność na promieniowanie UV i blaknięcie — zazwyczaj ponad 5 lat zachowania koloru w bezpośrednim świetle słonecznym. Oddychający i wodoodporny, redukujący gromadzenie się ciepła pod daszkiem.

Powlekany poliester (podkład PVC lub akryl):tkany poliestrowy spód z wodoodporną powłoką. W pełni wodoodporne, łatwe do czyszczenia i dostępne w szerokiej gamie kolorów, w tym z wykończeniami w paski i teksturowane. Tkaniny powlekane wyższej jakości ze stabilizatorami UV znacznie wydłużają żywotność.

Panele poliwęglanowe:dla kupujących, którzy chcą sztywnego, półprzezroczystego dachu. Dwuścienny poliwęglan zapewnia dobrą izolację termiczną i jest całkowicie wodoodporny. Dostępne w wersji przezroczystej, opalowej (półprzezroczystej) i przyciemnianej.

Rama aluminiowa: materiał i konstrukcja

Dlaczego stop aluminium 6063-T5

Rama konstrukcyjna — wspornik do montażu na ścianie, belka główna, krokwie, słupki i sekcja rynny — jest wykonana z wytłaczanego stopu aluminium 6063-T5. Jest to ten sam gatunek stopu, który jest stosowany w architektonicznych systemach okiennych i ścian osłonowych, wybrany ze względu na połączenie odpowiedniej wytrzymałości konstrukcyjnej, niskiej masy i długotrwałej odporności na korozję.

Aluminium nie rdzewieje. W przeciwieństwie do stali, która wymaga malowania lub cynkowania, aby zapobiec utlenianiu, aluminium tworzy stabilną pasywną warstwę tlenku, która chroni metal bez żadnej powłoki. Malowana proszkowo aluminiowa rama pozostanie nieskazitelna po dziesięciu latach ekspozycji na zewnątrz przy jedynie sporadycznym czyszczeniu. Niska waga aluminium zmniejsza również ciężar własny wspornika ściennego — o około 65% mniej niż stal o tym samym przekroju — co oznacza, że ​​standardowe kotwy murowe są zazwyczaj wystarczające bez dodatkowego wzmocnienia konstrukcyjnego.

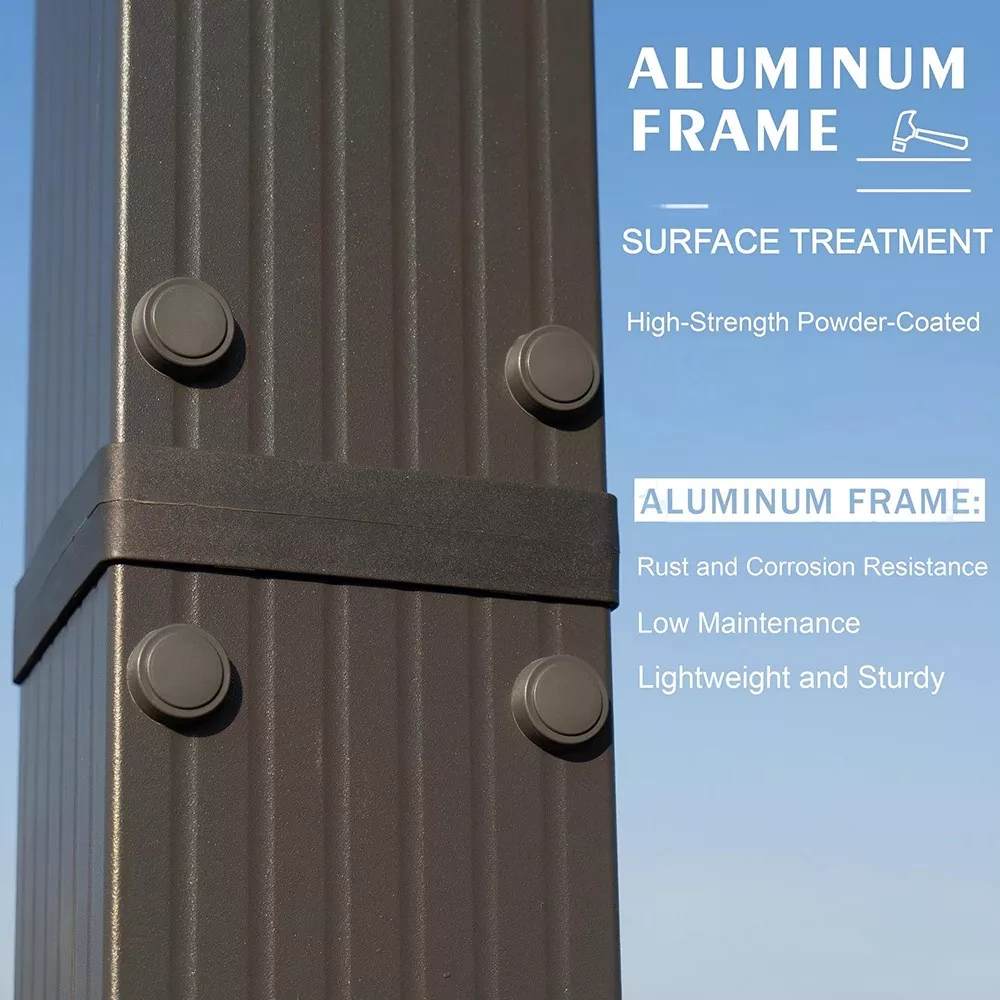

Malowanie proszkowe i wykończenie powierzchni

Wszystkie profile po wyprodukowaniu są malowane proszkowo. Malowanie proszkowe to elektrostatyczny proces malowania na sucho, utwardzany w temperaturze około 180–200°C, w wyniku którego powstaje powłoka, która jest twardsza, bardziej odporna na odpryski i bardziej odporna na promieniowanie UV niż farba w płynie. Standardowe kolory obejmują RAL 9016 (biały drogowy), RAL 9005 (kruczoczarny), RAL 7016 (szary antracytowy), RAL 7035 (jasnoszary) oraz niestandardowe kolory RAL dla zamówień powyżej minimalnej ilości. Na płaskich profilach dostępny jest druk transferowy Woodgrain.

Przekroje profili i możliwości przęseł

Profile belek głównych, krokwi i słupków zostały zaprojektowane specjalnie w celu zintegrowania toru baldachimu, kanału odwadniającego i kanału kablowego w przekroju poprzecznym profilu. Standardowe profile Vionta są wymiarowane dla szerokości od 2,5 m do 6 m i występów od 2,0 m do 5,0 m. Większe rozpiętości można osiągnąć za pomocą pośrednich słupków wsporczych lub niestandardowych profili.

Konfiguracja strukturalna

Załącznik do ściany

Pergolę mocuje się za pomocą wspornika belki głównej mocowanego za pomocą śrub kotwiących M10 SS316 do muru, betonu lub konstrukcji drewnianej. Wspornik przenosi zarówno obciążenia pionowe (ciężar własny i obciążenia użytkowe skierowane w dół), jak i obciążenia poziome (unoszenie wiatru i napięcie stropnicy) na konstrukcję ściany. Ściana musi mieć solidną konstrukcję — śruby kotwiące muszą przenikać przez solidny mur lub element konstrukcyjny z drewna, a nie sam tynk, okładzinę lub blachę.

W przypadku ścian, do których nie jest możliwa penetracja, dostępna jest wersja wolnostojąca z tylnym rzędem słupków, zachowująca wygląd systemu montowanego na ścianie bez konstrukcyjnego połączenia ze ścianą.

Konfiguracja końcowa i montaż

Przednia krawędź podparta jest na jednym lub dwóch słupkach w zależności od szerokości. Słupki można montować powierzchniowo na płytach podstawy, montować z boku do deski czołowej tarasu lub wiercić rdzeń w betonie. Wysokość słupków można regulować na wsporniku, aby dopasować je do nierównego podłoża i ustawić żądaną wysokość okapu.

Zintegrowana rynna i drenaż

Rynna odwadniająca zintegrowana jest z profilem belki przedniej. Podczas deszczu woda spływa z poszycia baldachimu do rynny i kieruje się przez słupki narożne do podłoża za pomocą ukrytych rur spustowych. Dzięki temu woda nie przedostanie się do ścian budynku ani do ludzi znajdujących się pod pergolą. Zintegrowany drenaż jest standardem we wszystkich systemach pergoli montowanych na ścianie Vionta.

Tabela specyfikacji produktu

Typowe zastosowania

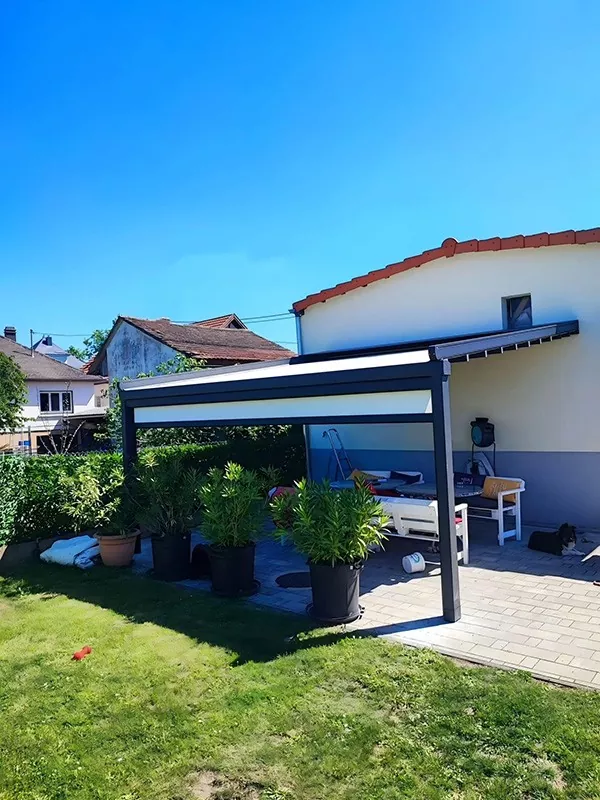

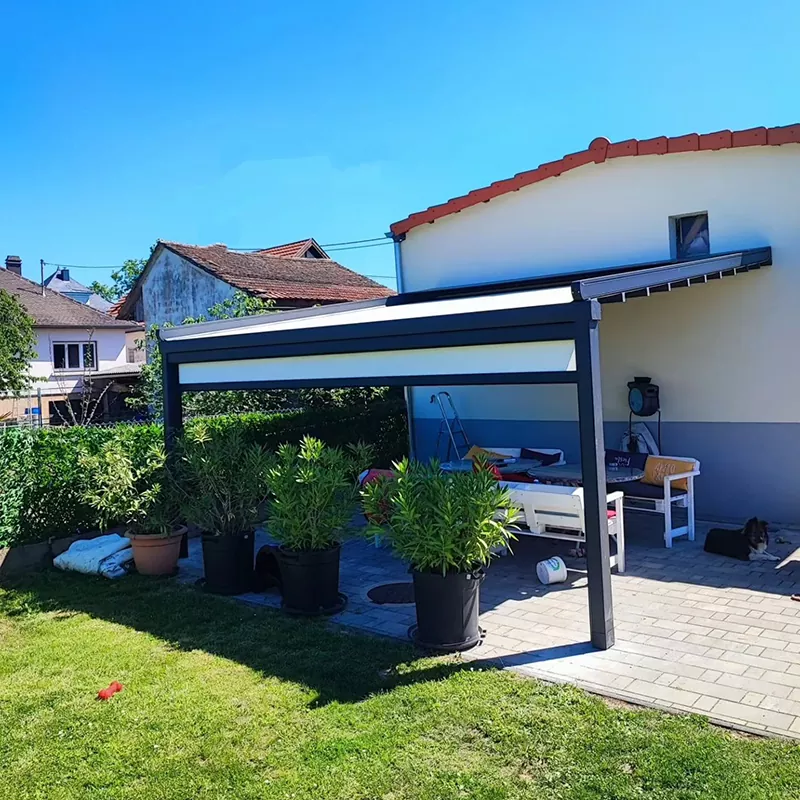

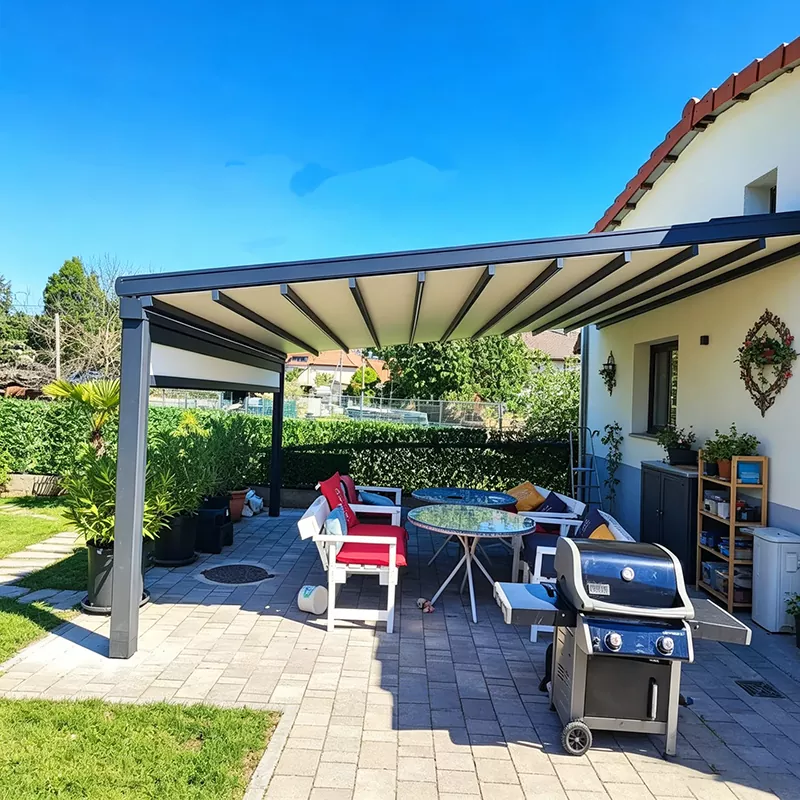

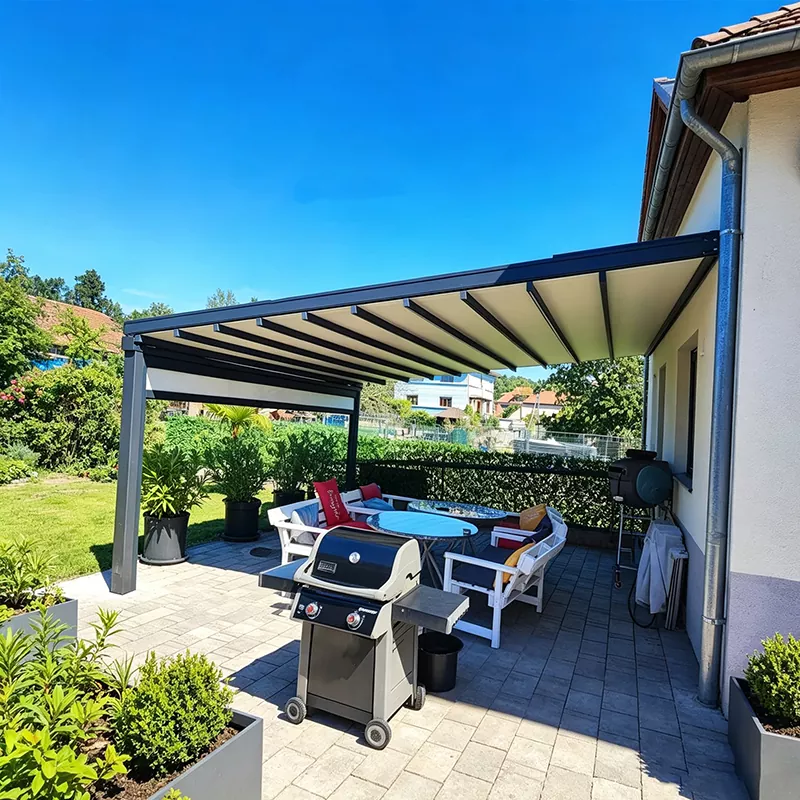

Patia i tarasy mieszkalne

Najczęstsze zastosowanie. Montowana na ścianie pergola z rozsuwanym dachem zwiększa powierzchnię użytkową bezpośrednio z kuchni, jadalni lub salonu. W klimatach o zmiennej pogodzie – w Europie Północnej, północno-zachodnim Pacyfiku, na wybrzeżu Australii – możliwość złożenia dachu, gdy pojawia się słońce i wysunięcia go podczas deszczu, sprawia, że ​​przestrzeń zewnętrzna jest naprawdę użyteczna przez cały rok.

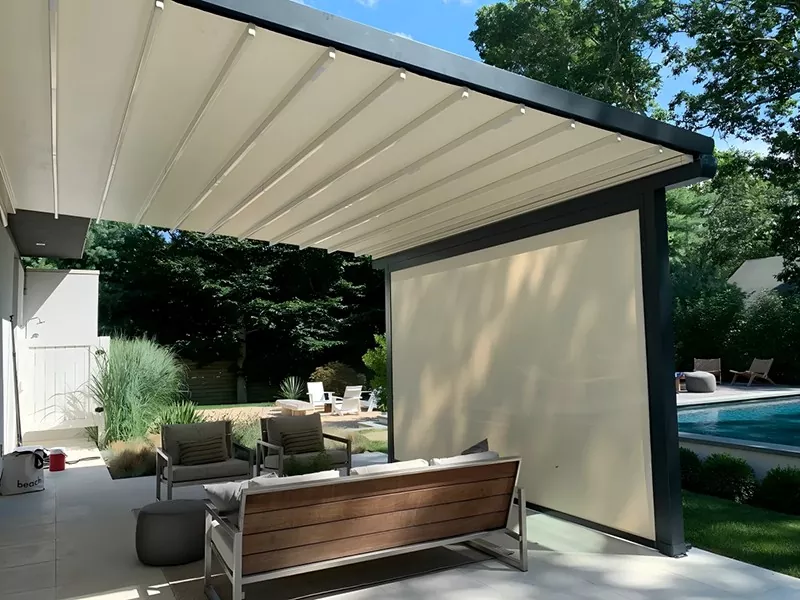

Tarasy Restauracji i Kawiarni

Komercyjni operatorzy branży spożywczej korzystają z pergoli montowanych na ścianach, aby wysunąć zadaszone siedzenia na chodniki i dziedzińce. Rozsuwany dach umożliwia pracę podczas lekkiego deszczu bez całkowitego zakrycia przestrzeni. Dzięki napędowi silnikowemu personel może szybko regulować czaszę w przypadku zmiany pogody podczas pracy.

Pokłady przy basenach hotelowych i tarasy w ośrodku

Projekty hotelarskie zazwyczaj wymagają większych rozpiętości, wyższych parametrów wiatrowych i bardziej wypolerowanego wykończenia. Vionta dostarcza komercyjne systemy pergoli montowanych na ścianie do otoczeń basenów hotelowych, tarasów spa i salonów w kurortach, z kolorami powłoki proszkowej dopasowanymi do palety budynku i opcjami zintegrowanego oświetlenia LED i markowej tkaniny baldachimu.

Witryny sklepów detalicznych i zadaszenia wejściowe

Montowana do ściany pergola ze składanym dachem zapewnia ochronę przed warunkami atmosferycznymi klientom przy wejściu do sklepu detalicznego bez stałego, stałego baldachimu. Systemy wysuwane pozwalają również uniknąć pewnych ograniczeń planowania, które mają zastosowanie do konstrukcji stałych w niektórych jurysdykcjach.

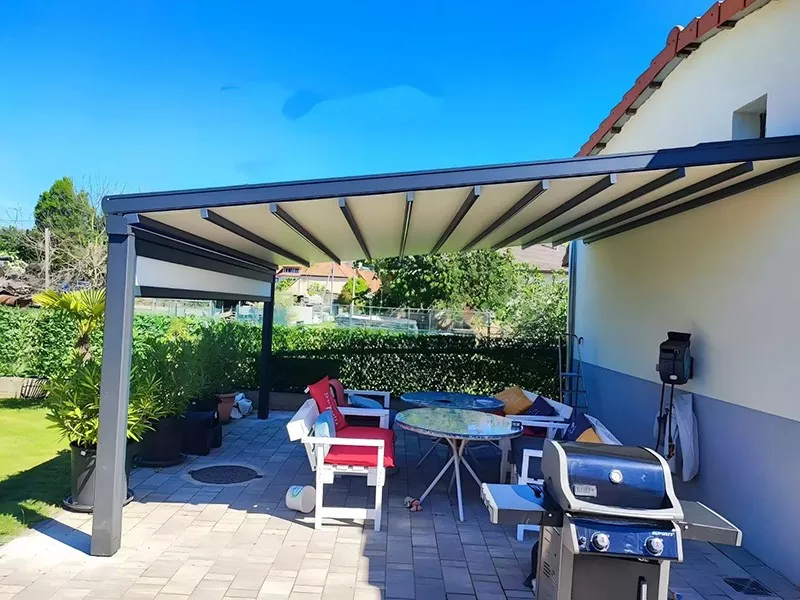

Balkony i tarasy na dachach

W przypadku mieszkań i kamienic z balkonami pergola montowana na ścianie mieści się w obszarze balkonu i mocuje się do attyki lub ściany budynku. Konstrukcja jest lekka i w większości przypadków nadaje się do istniejących balkonów bez modyfikacji konstrukcyjnych. Tarasy na dachu posiadają opcję czujnika wiatru, który przy silnych porywach automatycznie zwija zadaszenie.

Często zadawane pytania

Czy pergolę montowaną na ścianie można zamontować na dowolnym typie ściany?

Ściana musi wytrzymać mocowania śrub kotwiących, które wytrzymują przyłożone obciążenia – podnoszenie wiatru na daszku i ciężar własny ramy. Odpowiednie są cegła pełna, bloczki betonowe, wylany beton i szkielet drewniany z odpowiednim poszyciem. Lekkie systemy okładzinowe, tynk EIFS i ściany o profilach zamkniętych na ogół nie nadają się bez płyt podkładowych lub dodatkowego wsparcia konstrukcyjnego. Jeśli nie masz pewności co do konstrukcji ściany, inżynier budowlany powinien przed montażem potwierdzić specyfikację mocowania.

Jak duży wiatr może wytrzymać składany baldachim?

Rama aluminiowa została zaprojektowana i przetestowana pod kątem standardowych obciążeń wiatrem w budynkach mieszkalnych, zgodnie z obowiązującymi normami regionalnymi. Tkanina baldachimu charakteryzuje się niższym oporem wiatru niż rama — większość systemów chowanych daszków jest przystosowana do prędkości wiatru do około 50–60 km/h (Beaufort 6–7) w pozycji rozłożonej. Powyżej tego progu daszek należy schować w celu zabezpieczenia poszycia i mechanizmu napędowego. Systemy silnikowe z czujnikiem wiatru automatyzują cofanie po osiągnięciu ustawionego progu prędkości wiatru.

Czy baldachim jest wodoodporny czy wodoodporny?

Zależy to od określonej tkaniny. Akryl barwiony w masie jest wodoodporny i skutecznie odprowadza lekki deszcz, ale nie jest w pełni wodoodporny w przypadku długotrwałych, intensywnych opadów deszczu. Powlekany poliester na podłożu z PCV lub akrylu jest w pełni wodoodporny i bez wycieków radzi sobie z ulewnym deszczem. Zintegrowana rynna drenażowa zarządza odpływem wody w obu przypadkach. Jeśli główne zastosowanie obejmuje pracę podczas ulewnego deszczu, wybierz opcję powlekanej tkaniny poliestrowej.

Jak wymienia się tkaninę baldachimu, gdy się zużyje?

Tkaninę mocuje się do belki prowadzącej i rolki za pomocą systemu gąsienic przeznaczonego do wymiany w terenie bez demontażu ramy. Pręt prowadzący odpina się, stary materiał jest rozwijany i usuwany, a nowy materiał jest nawijany na wałek i ponownie mocowany. W przypadku dwóch osób zajmuje to zazwyczaj 1–2 godziny. Vionta dostarcza zamienne rolki tkaniny jako część zamienną.

Czy po montażu pergolę można przedłużyć lub zmodyfikować?

Zwiększenie szerokości możliwe jest poprzez dodanie odcinków krokwi i wydłużenie poszycia okapu, w granicach konstrukcyjnych rozpiętości belki głównej. Wydłużenie występu wymaga wymiany krokwi na dłuższe profile i większą tkaninę czaszy. Dodanie napędu do systemu ręcznego po instalacji jest proste — silnik rurowy zastępuje rolkę ręczną. Zasłony boczne i oświetlenie można dodać w dowolnym momencie, mocując je do istniejącej ramy bez modyfikacji konstrukcyjnych.

Czy dostarczacie samą ramę czy cały system?

Vionta dostarcza kompletne systemy obejmujące ramę, poszycie baldachimu, silnik (jeśli określono), czujniki, osprzęt drenażowy, mocowania ścienne i cały osprzęt instalacyjny w jednej przesyłce. Dla kupujących, którzy lokalnie zaopatrują się w inne komponenty, dostępne są również zestawy zawierające samą ramę lub daszek i silnik. Skontaktuj się z nami, aby omówić zakres dostaw odpowiedni dla Twojego projektu.

Poproś o wycenę od Vionta Metal

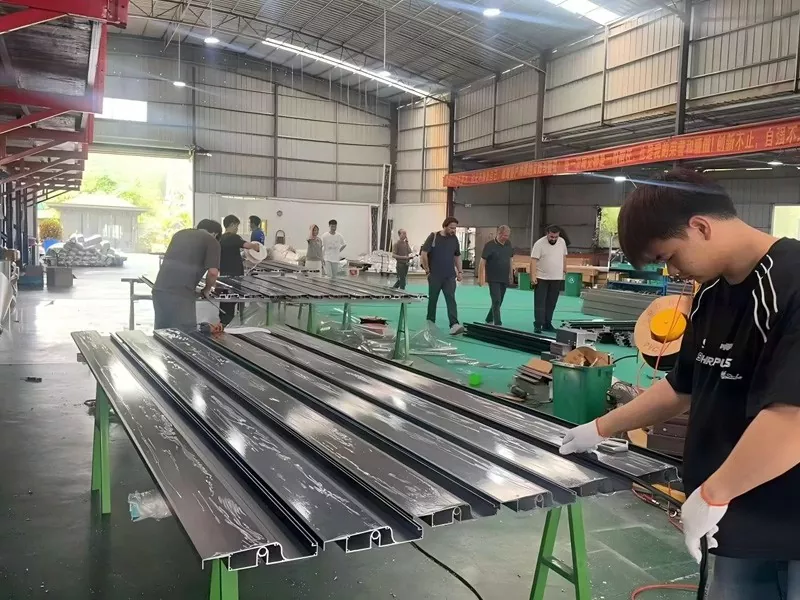

Vionta Metal jest producentem i fabryką w Chinach, a nie firmą handlową. Posiadamy własne linie do wytłaczania aluminium, kabiny do malowania proszkowego, cięcie i szycie tkanin oraz zakład montażowy w Cixi w Ningbo. W naszym łańcuchu dostaw nie ma fabryki pośredniczącej, co oznacza, że ​​kupujący otrzymują ceny bezpośrednio od producenta, bez marży handlowej.

Aby otrzymać szczegółową wycenę prosimy o podanie poniższych informacji, a my odpowiemy w ciągu 24 godzin:

• Wymiary projektu — szerokość, rzut i wymagana wysokość okapu
• Podłoże tarasu lub tarasu — drewno, kompozyt, beton lub stal
• Preferencje baldachimu — ręczne lub mechaniczne, rodzaj i kolor tkaniny
• Zamawiana ilość — wymagana liczba sztuk lub metrów bieżących
• Kraj docelowy — w przypadku kosztów wysyłki i dokumentacji dotyczącej zgodności
• Wszelkie specyficzne wymagania – niestandardowy kolor, markowe opakowanie, dokumentacja inżynierska
