Balustrada kablowa

Co to jest balustrada kablowa?

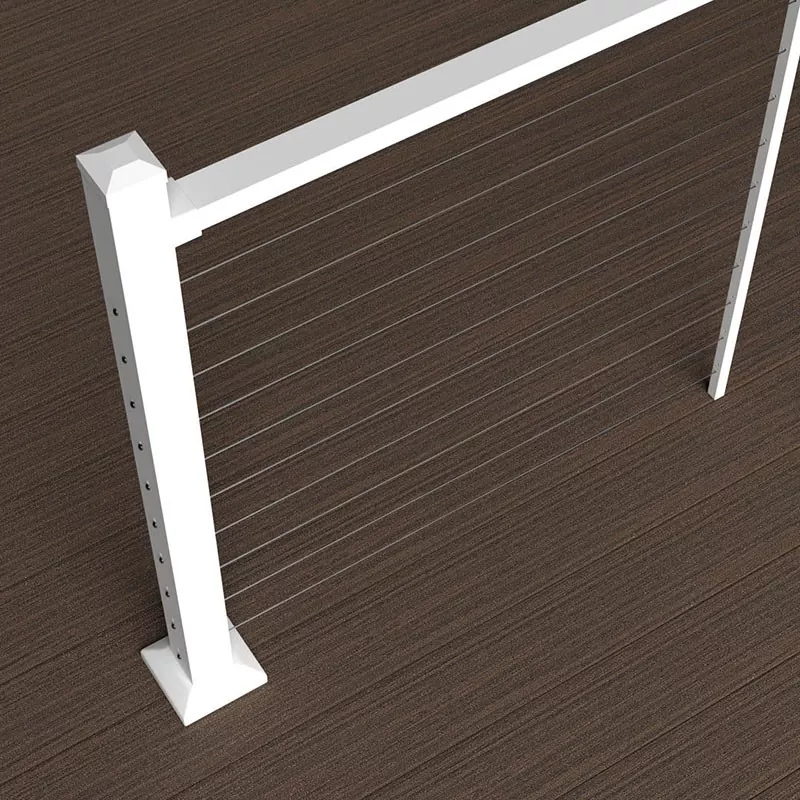

Balustrada kablowa to system balustrad naprężonych, w którym poziome biegi linki ze stali nierdzewnej stanowią wypełnienie pomiędzy słupkami konstrukcyjnymi. Naprężony kabel zastępuje tradycyjne solidne tralki lub panele szklane, tworząc barierę, która jest solidna strukturalnie, wizualnie otwarta i nie wymaga konserwacji w dłuższej perspektywie.

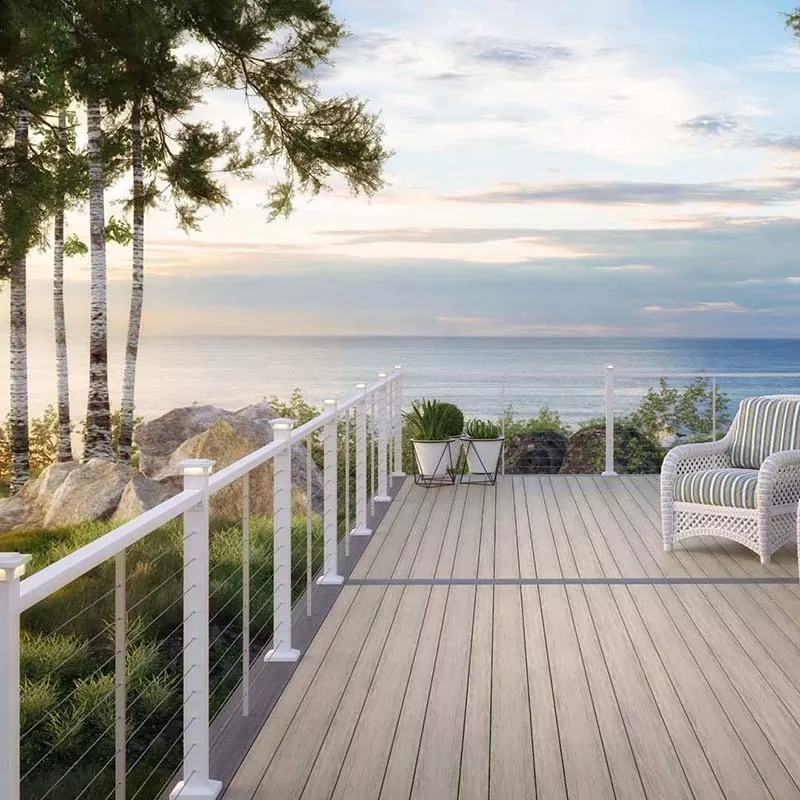

System jest szeroko stosowany w projektach mieszkaniowych i komercyjnych, gdzie priorytetem jest utrzymanie widoczności – w nieruchomościach na nabrzeżu, tarasach na dachach, klatkach schodowych na planie otwartym i zagospodarowanych przestrzeniach komercyjnych. Ponieważ lina ze stali nierdzewnej nie wymaga malowania ani powlekania, aby zachować swój wygląd, koszty konserwacji w całym cyklu życia są znacznie niższe niż w przypadku alternatyw ze stali malowanej lub drewna.

Specyfikacje materiałów

Vionta Metal dostarcza systemy balustrad kablowych ze stali nierdzewnej 304 i 316. Wybór gatunku powinien opierać się na środowisku instalacji:

W przypadku instalacji w odległości do 500 m od wybrzeża słonej wody lub w środowiskach o dużej wilgotności firma Vionta zaleca określenie gatunku 316 w całym zakresie — kabli, słupów i całej armatury.

Dane techniczne

Wszystkie specyfikacje można dostosować do wymagań projektu lub lokalnych przepisów budowlanych. Kontaktriley@viontametal.comz rysunkami projektowymi w celu uzyskania dostosowanej specyfikacji i wyceny.

Odniesienie do zgodności z Kodeksem

Systemy balustrad kablowych można zaprojektować tak, aby spełniały wymagania dotyczące wypełnienia i obciążenia głównych budynków mieszkalnych i mieszkalnychkomercyjne przepisy budowlane. Poniższe punkty odniesienia dotyczą głównych rynków eksportowych Vionty:

Vionta Metal może dostarczyć certyfikaty testów materiałowych, specyfikacje wymiarowe produktów i raporty z testów mgły solnej jako uzupełnienie dokumentacji zgodności. Na życzenie możliwa jest kontrola przez stronę trzecią.

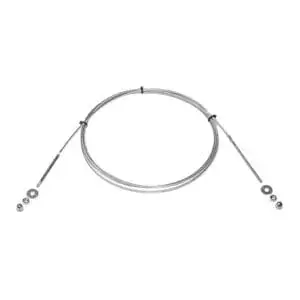

Komponenty systemu

Wszystkie komponenty są produkowane lub monitorowane pod kątem kontroli jakości we własnej fabryce Vionta, aby zapewnić zgodność wymiarową i prosty montaż na miejscu.

Scenariusze zastosowań

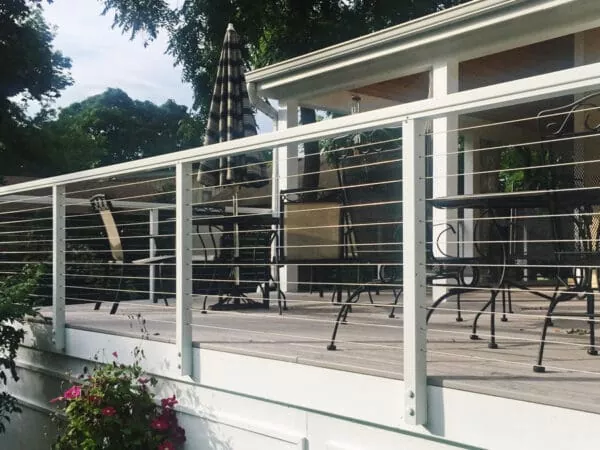

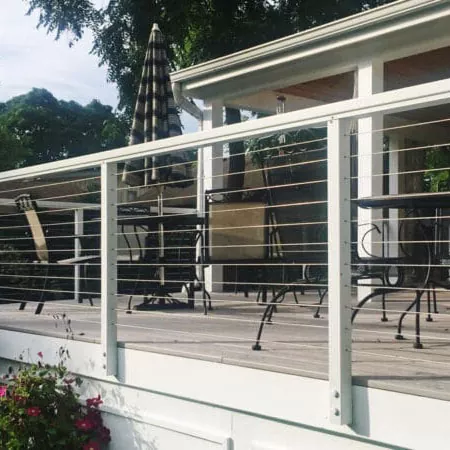

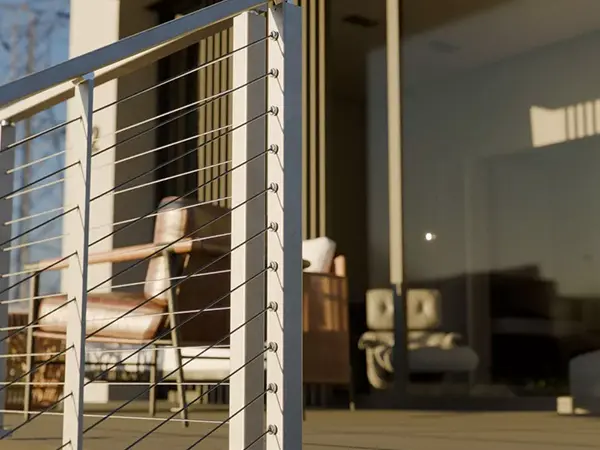

Balustrady kablowe są stosowane w szerokiej gamie projektów mieszkaniowych, komercyjnych i publicznych, gdzie wymagane jest zachowanie widoczności, niskie koszty utrzymania i elastyczność projektu.

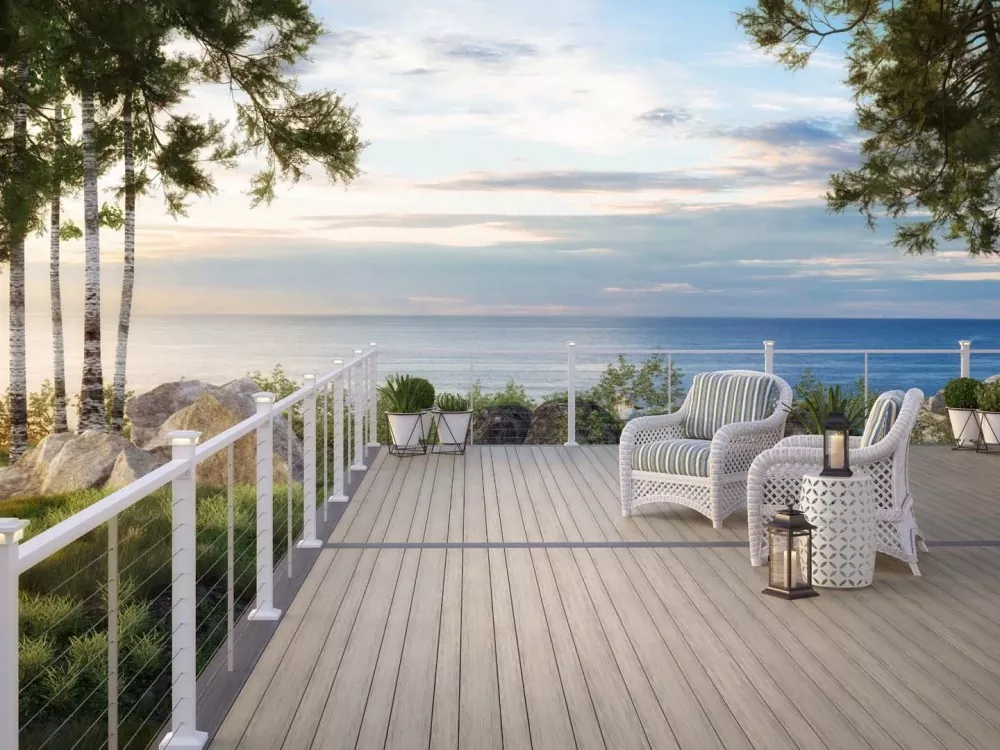

Schody, lofty i antresole w budynkach mieszkalnych — Zewnętrzne tarasy, balkony i tarasy na dachu — Ogrodzenia ogrodowe i otoczenie basenów — Lobby hotelowe i tarasy hotelowe — Centra handlowe i atria handlowe — Publiczne chodniki, platformy widokowe i korytarze krajobrazowe — Promenady morskie i nadbrzeżne

Przegląd instalacji

Balustrada kablowainstalacjawymaga narzędzi napinających i znajomości systemów złączek kształtowanych lub gwintowanych. W przypadku wszystkich zastosowań konstrukcyjnych zaleca się profesjonalną instalację.

Ogólna kolejność instalacji:

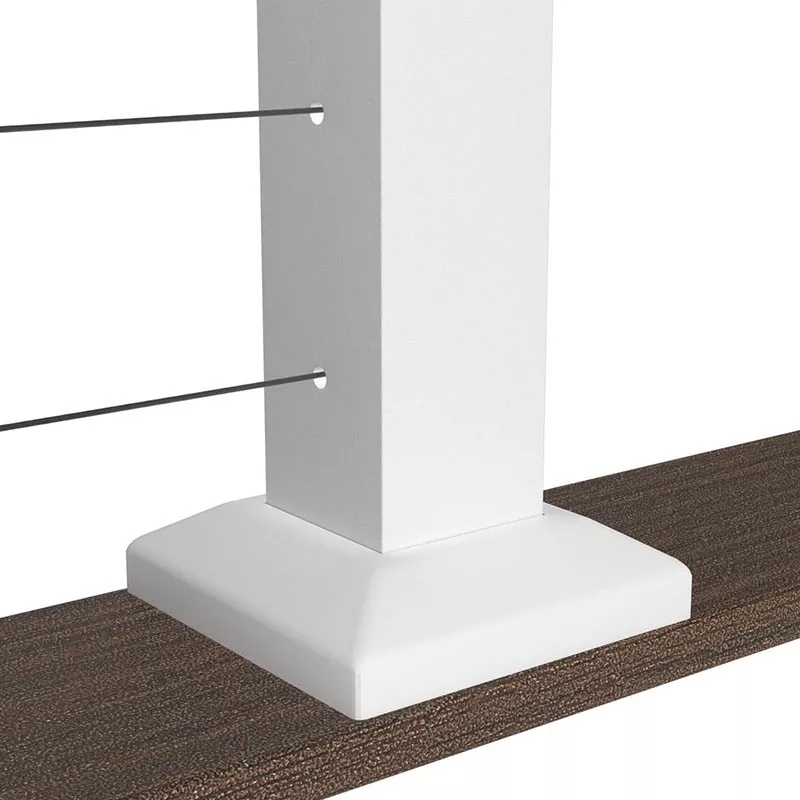

1. Przymocuj płyty podstawy słupków do podłoża (beton, drewno lub stal) w określonych środkach słupków — zazwyczaj 1000–1500 mm.

2. Ustaw słupki pionowo i zabezpiecz płyty podstawy. Przed trwałym zamocowaniem sprawdź wyrównanie na całej długości.

3. Kabel zasilający przebiega przez słupki lub prowadnice pośrednie, w zależności od typu złączki.

4. Naprężyć każdy przebieg linki za pomocą klucza napinającego. Docelowe wartości naprężenia różnią się w zależności od średnicy i rozpiętości kabla — patrz arkusz specyfikacji naprężenia firmy Vionta.

5. Zamocuj górną poręcz i nałóż zaślepki na szczyty słupków.

6. Sprawdź rozstaw linek, pion słupka i moment obrotowy napinacza. Ponowne naprężenie po 30 dniach w celu skompensowania początkowego rozluźnienia linki.

Vionta Metal dołącza do każdego zamówienia instrukcje montażu w formacie PDF, arkusze specyfikacji naprężenia i wartości momentu dokręcania. Do projektów komercyjnych dostępne są pakiety sprzętu klasy inżynieryjnej.

Kontrola jakości

Certyfikaty badań materiałów i raporty kontroli jakości są dostępne na żądanie w przypadku projektów wymagających dokumentacji stron trzecich.

Możliwości fabryczne i produkcyjne

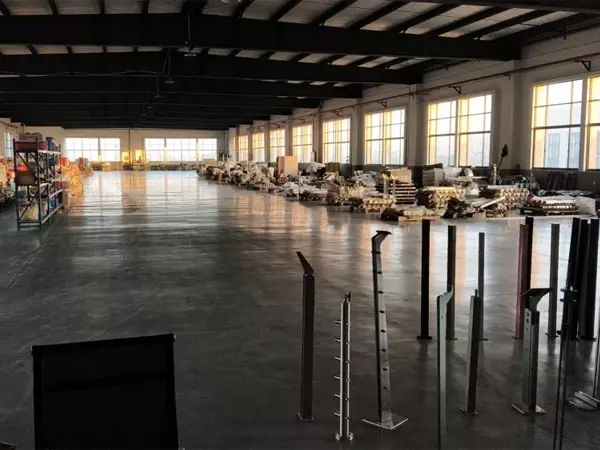

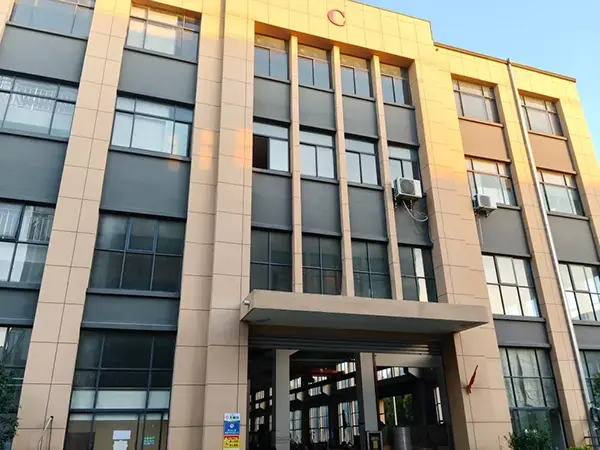

Vionta Metal prowadzi własny zakład produkcyjny w Cixi w Ningbo — jednym z głównych regionów produkcji wyrobów metalowych w Chinach. Fabryka obsługuje pełny łańcuch produkcyjny, od surowca do gotowego komponentu, w tym wytłaczanie, cięcie, spawanie, polerowanie i kontrole montażu przed wysyłką. Ten zintegrowany model pozwala nam utrzymywać spójne standardy jakości i reagować na niestandardowe specyfikacje bez polegania na zewnętrznych producentach.

Usługi OEM i hurtowe

Vionta Metalwspółpracuje z importerami, specjalistycznymi dystrybutorami balustrad i wykonawcami robót budowlanych w ramach programów OEM i marek własnych. Możemy wyprodukować systemy balustrad kablowych według Twojej własnej specyfikacji, zastosować oznaczenia Twojej marki i zapakować zgodnie z Twoimi wymaganiami dotyczącymi etykietowania. Próbki przedprodukcyjne są dostępne przed potwierdzeniem zamówień zbiorczych.

Zaopatrywane rynki eksportowe obejmują Wielką Brytanię, Niemcy, Holandię, Australię, Kanadę i Stany Zjednoczone. Fabryka posiada certyfikat zarządzania jakością ISO i możemy zapewnić certyfikaty testów materiałowych oraz wsparcie kontroli stron trzecich w przypadku projektów, które tego wymagają.

Często zadawane pytania

Jaka jest różnica między balustradą kablową a balustradą drucianą?

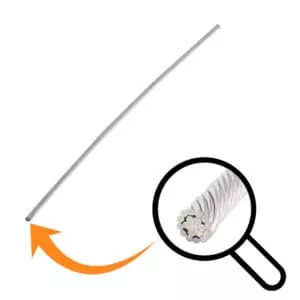

Terminy są w dużej mierze wymienne. „Balustrada kablowa” zazwyczaj odnosi się do systemów wykorzystujących cięższy kabel wielożyłowy o średnicy 3–5 mm. W obu przypadkach zastosowano poziome wypełnienie ze stali nierdzewnej naprężonej i te same typy złączek.

Którą klasę mam określić – 304 czy 316?
W przypadku środowisk śródlądowych i osłoniętych numer 304 jest odpowiedni i bardziej opłacalny. W przypadku instalacji przybrzeżnych, nadbrzeżnych, otaczających baseny lub instalacji charakteryzujących się dużą wilgotnością należy określić wartość 316 w całym zakresie — kable, słupki i całą armaturę.

Czy balustrada kablowa spełnia wymagania przepisów budowlanych?
Tak, jeśli zaprojektowano je z właściwym rozstawem kabli (zwykle 100 mm lub mniej) i odstępami między słupkami. Vionta Metal może dostarczyć specyfikacje i dane testowe potwierdzające zgodność z wymaganiami IRC, IBC, AS 1657, BS 6180 i NBC.

Jakie profile postów są dostępne?
Kwadratowe (40×40 mm, 50×50 mm) i okrągłe (Ř 42,4 mm, Ř 48,3 mm) ze stali nierdzewnej 304 lub 316, z wykończeniem szczotkowanym lub polerowanym na lustro. Wymiary niestandardowe są dostępne dla zamówień OEM.

Czy system można dostosować do naszych wymiarów?
Tak. Można określić wysokość słupka, rozstaw kabli, liczbę kabli, profil słupka, konfigurację płyty podstawy i mocowania końcowe. Programy OEM są dostępne dla importerów i dystrybutorów.

Jaki jest czas realizacji z Chin?
Standardowa produkcja i wysyłka trwają 15–25 dni, w zależności od wielkości zamówienia i dostosowania. Terminy realizacji potwierdzane są na etapie wyceny.
