Poręcz kablowa

Poręcz kablowa a balustrada kablowa: zrozumienie różnicy

Te dwa terminy są ze sobą powiązane, ale opisują różne produkty o różnych funkcjach i wymaganiach kodowych.

Przy określaniu poręczy kablowej dla schodów, zgodnie z większością przepisów mieszkaniowych i komercyjnych, wymagania dotyczące możliwości uchwycenia górnej poręczy nie podlegają negocjacjom. Vionta Metal projektuje zespoły poręczy, kierując się tym wymogiem jako punktem wyjścia.

Co to jest poręcz kablowa?

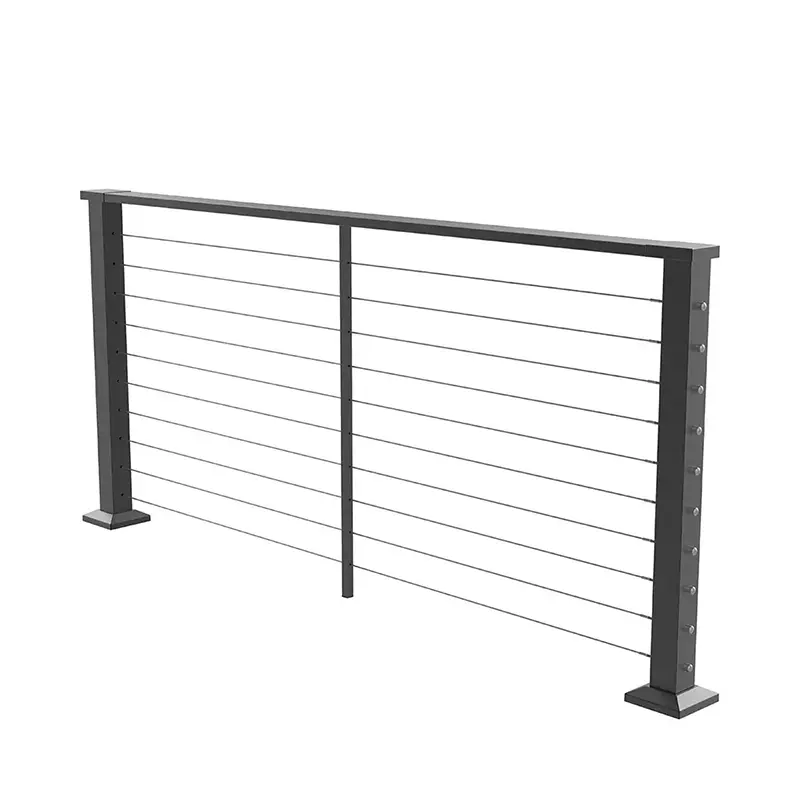

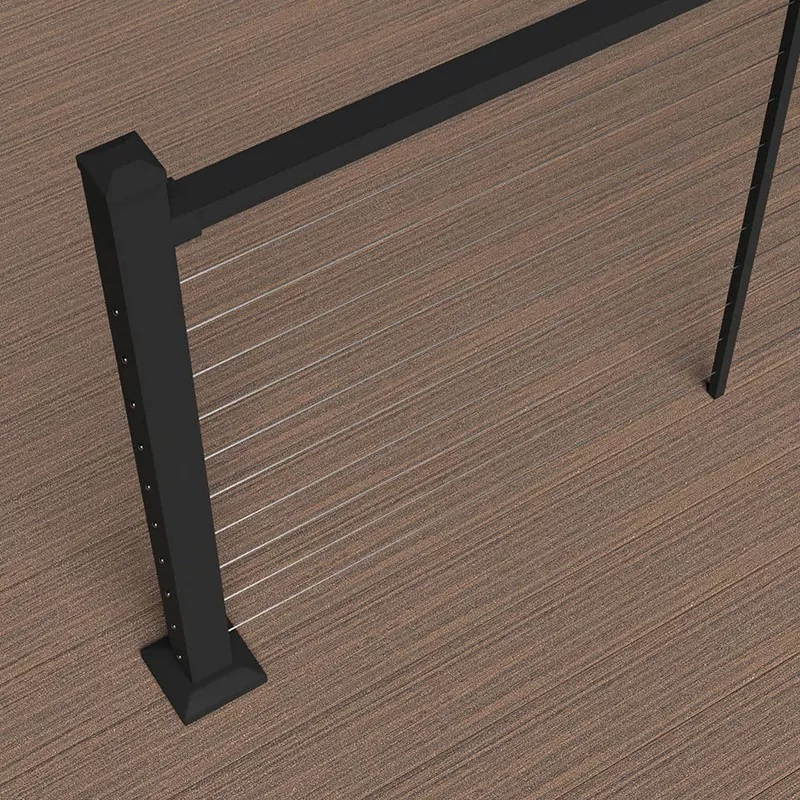

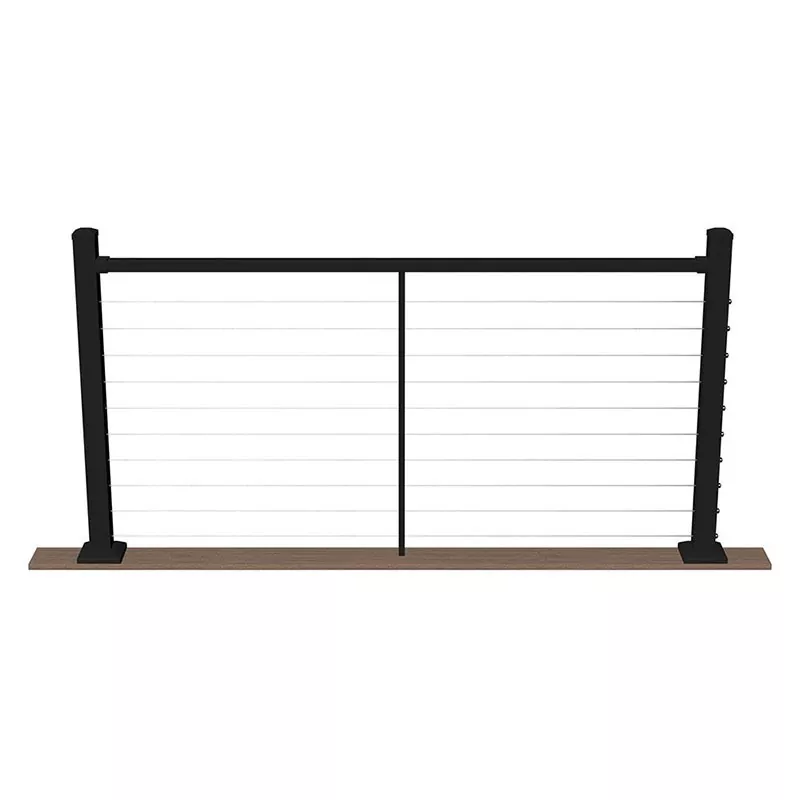

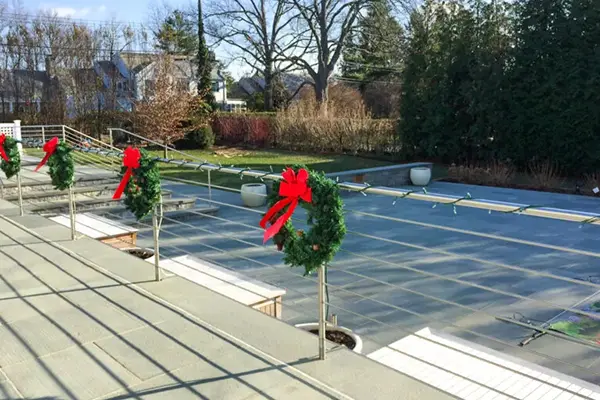

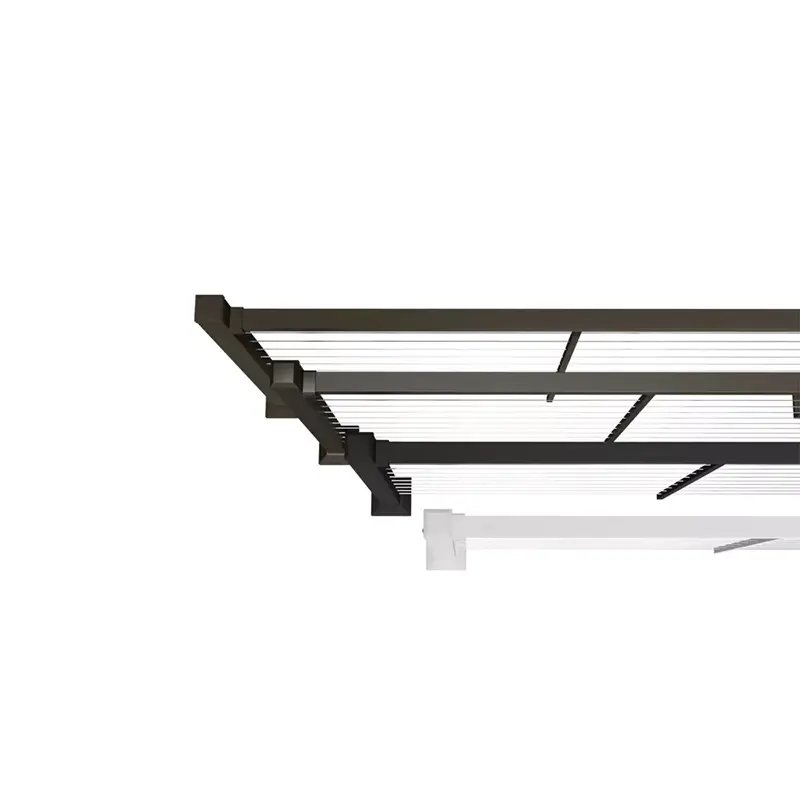

Poręcz kablowa to zestaw balustrady, w którym poziome przebiegi kabli ze stali nierdzewnej stanowią wypełnienie pomiędzy słupkami konstrukcyjnymi, a nad nimi biegnie ciągła, uchwytna szyna górna. Wypełnienie kablowe zastępuje tradycyjne solidne tralki lub panele, zachowując widoczność, a jednocześnie spełniając wymogi bezpieczeństwa konstrukcyjnego zgodnego z przepisami systemu osłon lub poręczy.

Górna szyna jest elementem definiującym. Musi być ciągły, mieć odpowiednią wysokość i mieć możliwy do uchwycenia przekrój poprzeczny, który umożliwi użytkownikom utrzymanie kontaktu podczas pokonywania schodów lub ramp. Vionta Metal dostarcza szyny górne w postaci okrągłych rur ze stali nierdzewnej (najpopularniejsza specyfikacja) i ceowników z drewnianymi nakładkami (do zastosowań, w których wymagana jest cieplejsza powierzchnia uchwytu).

Opcje materiałowe

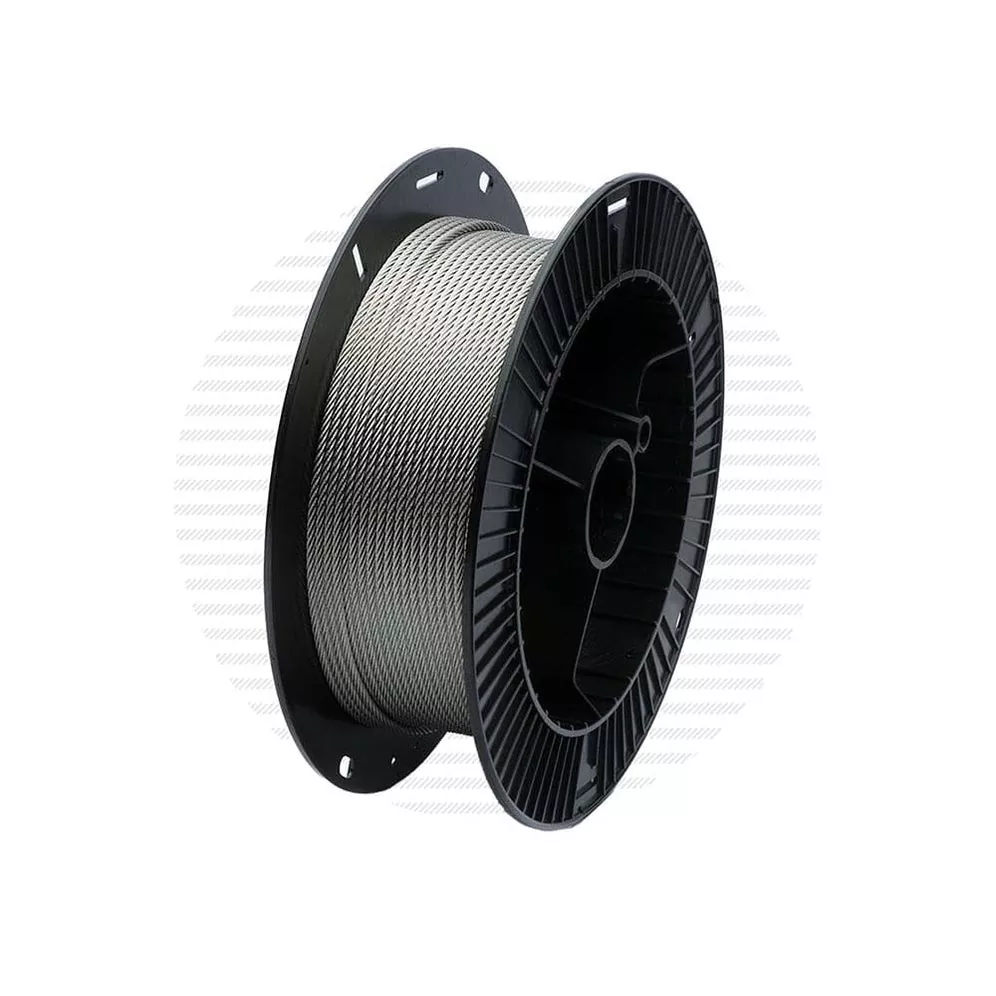

Wszystkie kable, słupki i złączki są dostarczane ze stali nierdzewnej 304 lub 316. Odpowiedni stopień zależy od środowiska instalacji:

Należy określić ten sam gatunek dla kabli, słupków, złączek i górnej rury szynowej, aby uniknąć korozji galwanicznej pomiędzy różnymi metalami.

Dane techniczne

Zgodność z KodeksemOdniesienie

Systemy poręczy kablowych są wykorzystywane w projektach objętych wieloma ramami regulacyjnymi. Poniższe informacje dotyczą w szczególności wymagań dotyczących poręczy (nie dotyczy zabezpieczeń/balustrad):

Standardowa szyna górna z okrągłej rury firmy Vionta Metal (Ř 42,4 mm) mieści się w możliwym do uchwycenia zakresie wymagań IRC, IBC, AS 1428.1 i NBC. Dane wymiarowe produktu i certyfikaty materiałowe są dostępne na żądanie w celu wsparcia wniosków dotyczących zgodności.

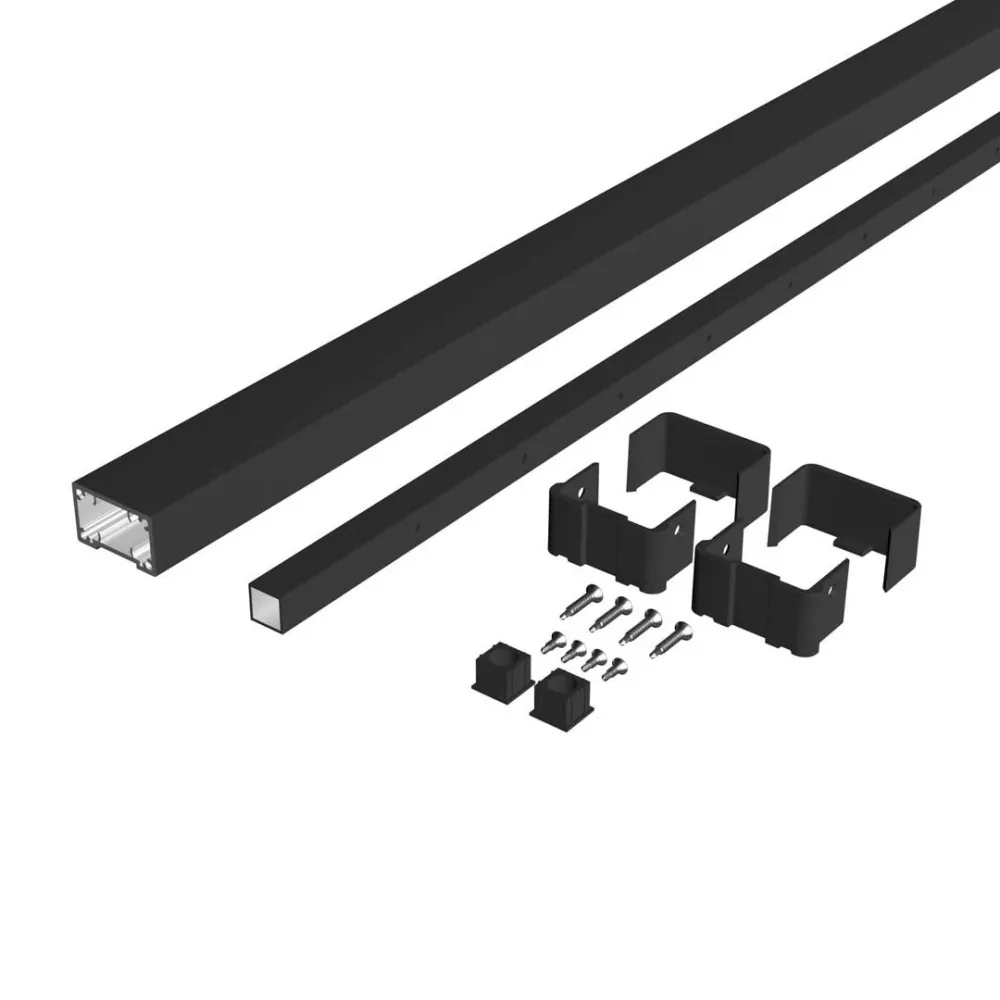

Komponenty systemu

Scenariusze zastosowań

Systemy poręczy kablowych są stosowane wszędzie tam, gdzie wymagana jest poręczna do uchwycenia zgodna z przepisami oraz otwarte wypełnienie kablowe. Typowe zastosowania obejmują:

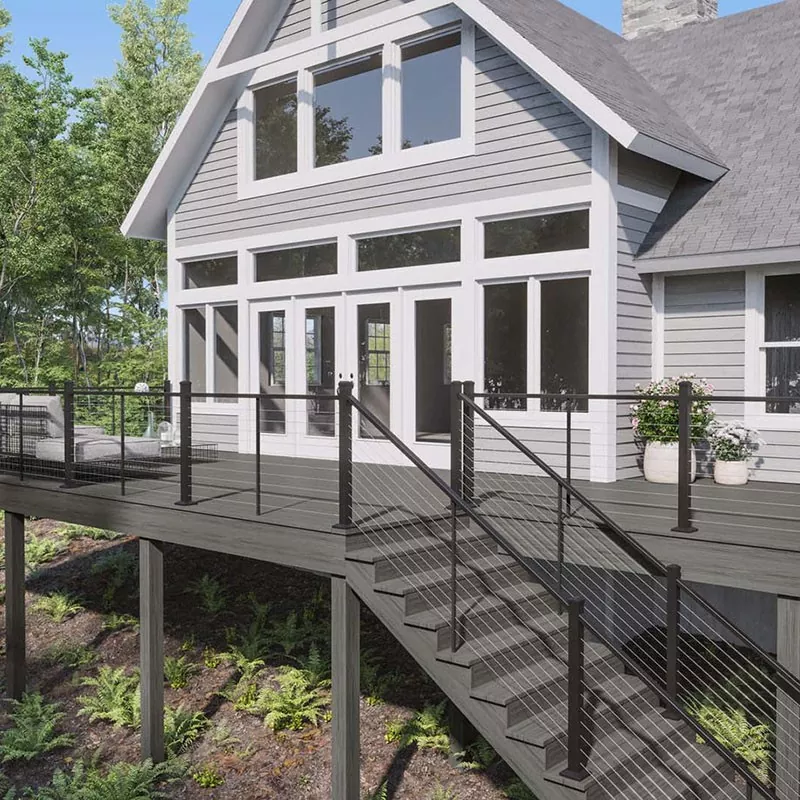

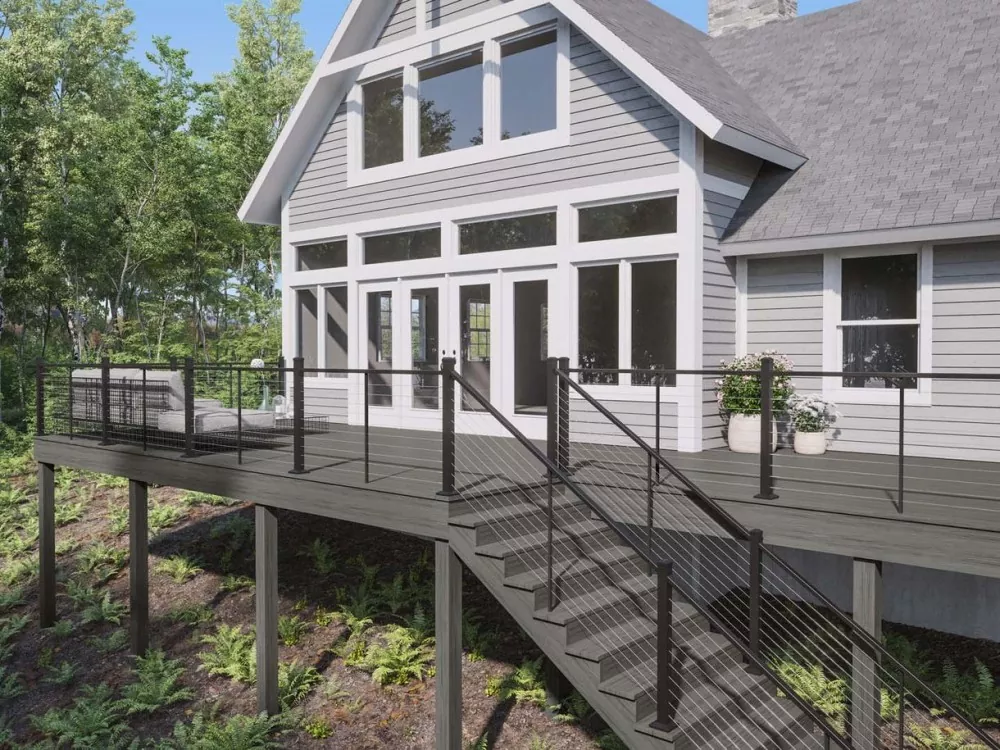

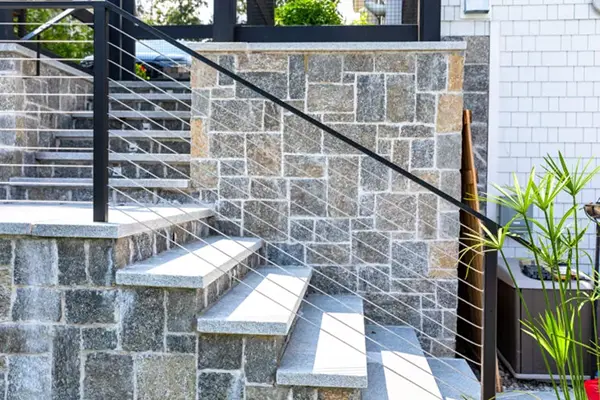

Wewnętrzne schody mieszkalne i schody na poddasze — Zewnętrzne drewniane schody pokładowe — Betonowe i stalowe rdzenie schodów do obiektów komercyjnych — Balustrady klatek schodowych w hotelach i hotelach — Systemy poręczy schodów publicznych i ramp — Połączenia schodów na antresolę i galerię — Balustrady schodów ruchomych i ruchomych chodników

Opcje dostosowywania

Vionta Metalprodukuje systemy poręczy kablowych zgodnie z wymaganiami konkretnego projektu. Na etapie zamówienia można określić następujące parametry:

Dla importerów i dystrybutorów produktów budowlanych dostępne są programy OEM i marki własnej. Skontaktuj się z riley@viontametal.com, aby przesłać rysunki projektowe lub specyfikacje, aby uzyskać indywidualną wycenę.

Przegląd instalacji

Montaż poręczy kablowych na klatce schodowej przebiega w tej samej kolejności, co w przypadku systemu z płaskim pomostem, z dodatkowymi uwagami dotyczącymi kąta natarcia schodów i ciągłych przebiegów poręczy górnych.

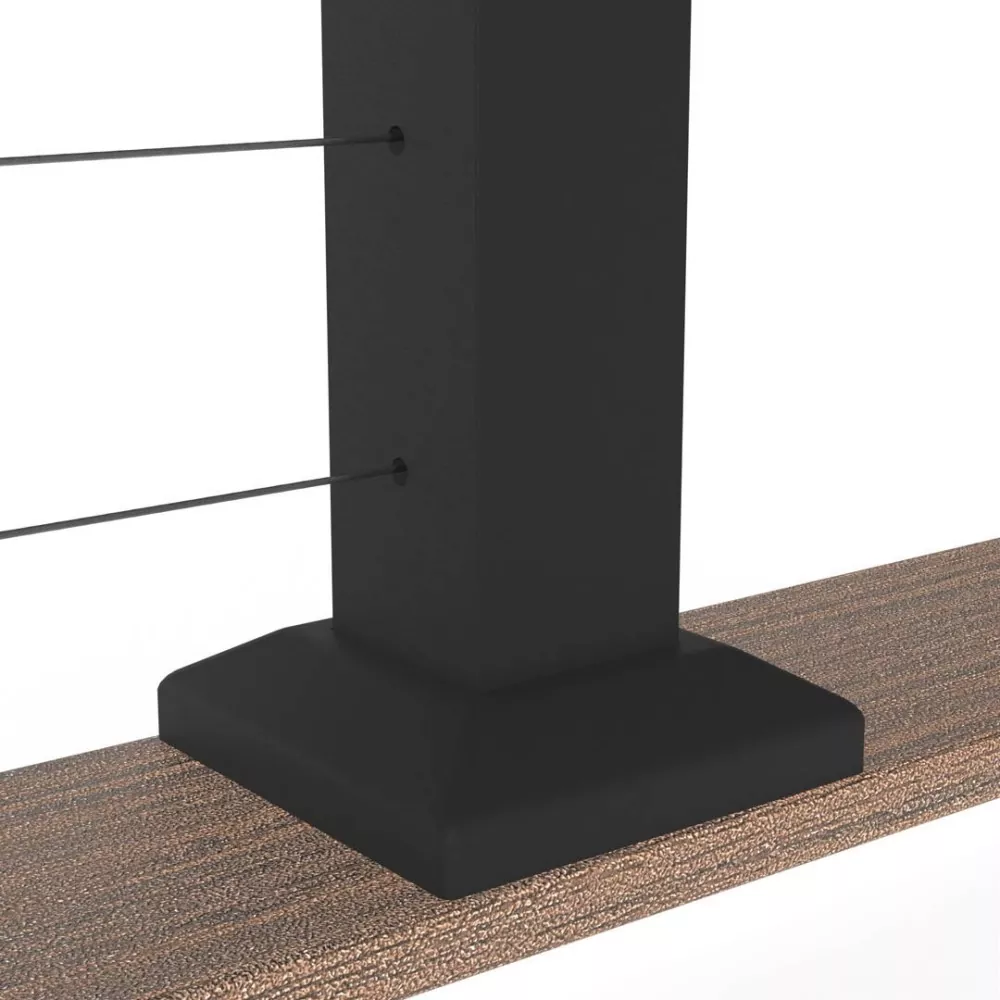

1. Przymocuj płyty podstawy słupków do podłużnic schodów lub podłoża w określonych środkach. W przypadku schodów słupki są zwykle ustawiane pionowo, a nie prostopadle do pochylni.

2. Ustaw słupki pionowo i zabezpiecz płyty podstawy. Sprawdź wyrównanie z linią sznurka od góry do dołu słupka.

3. Kabel zasilający przechodzi przez słupki i prowadnice pośrednie. W przypadku schodów skośnych na słupkach górnym i dolnym stosuje się kątowniki kablowe.

4. Zastosuj napięcie do ciągów linek zgodnie z arkuszem specyfikacji naprężenia firmy Vionta. Docelowe napięcie zależy od średnicy kabla i rozpiętości słupka.

5. Zamocować poręcz górną — ciągłą od górnego podestu do dolnego wspornika. Wsporniki ścienne mocują szynę do muru lub drewna, jeśli jest to wymagane.

6. Sprawdź rozstaw kabli, pion słupka i moment dokręcenia wszystkich elementów mocujących. Ponowne naprężenie po 30 dniach.

Vionta Metaldostarcza do każdego zamówienia instrukcje montażu w formacie PDF, arkusze specyfikacji naprężenia dla poszczególnych schodów oraz wartości momentów dokręcania. W przypadku skomplikowanych konfiguracji schodów nasz zespół techniczny może na życzenie dostarczyć rysunki warsztatowe.

Kontrola jakości

Usługi fabryczne i OEM

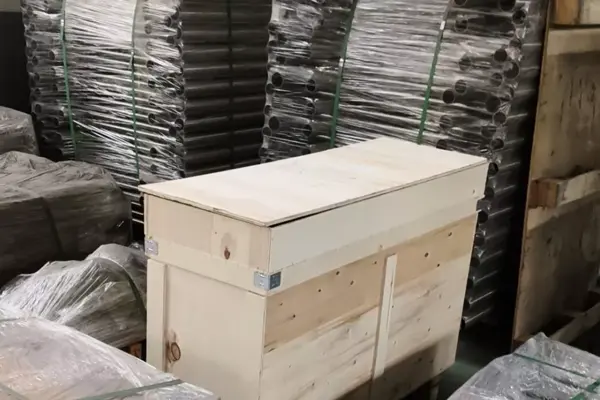

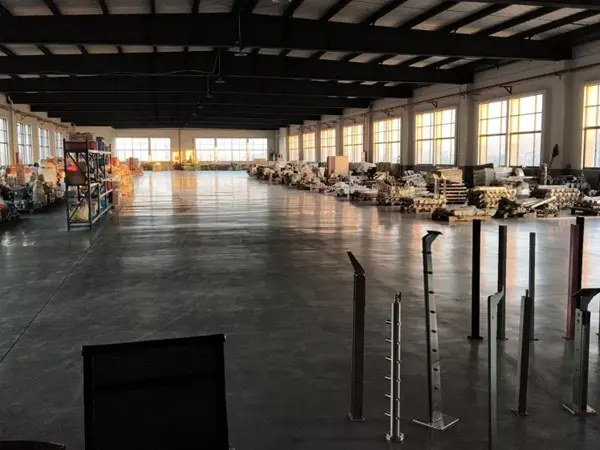

Vionta Metalprowadzi własny zakład produkcyjny w Cixi w Ningbo. We własnym zakresie zajmujemy się wytłaczaniem, cięciem, spawaniem, polerowaniem, montażem kabli i kontrolą przed wysyłką. Dostępne są programy OEM i marki własne — możemy wyprodukować systemy poręczy kablowych zgodnie z Twoją specyfikacją, zastosować oznaczenia Twojej marki i zapakować zgodnie z Twoimi wymaganiami dotyczącymi etykietowania.

Dostarczamy systemy poręczy kablowych do Wielkiej Brytanii, Niemiec, Holandii, Australii, Kanady i Stanów Zjednoczonych. Dla projektów, które tego wymagają, dostępne są certyfikaty badań materiałów i wsparcie w zakresie kontroli stron trzecich.

Często zadawane pytania

Jaka jest różnica między poręczą linową a balustradą linową?

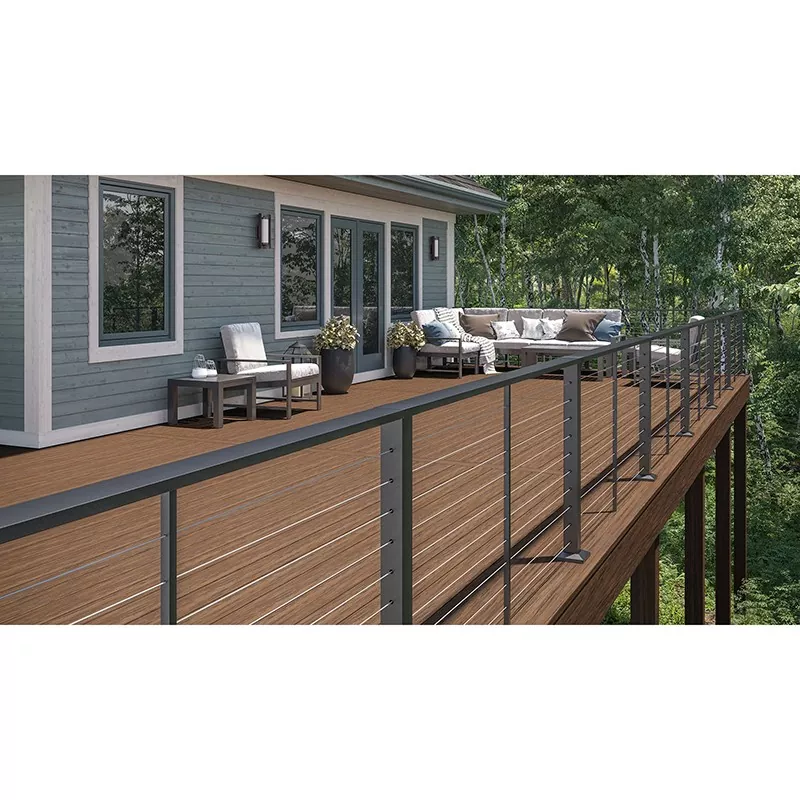

Poręcz kablowa zawiera górną poręcz, którą można uchwycić jako główny element funkcjonalny — jest to właściwa specyfikacja w przypadku zastosowań na schodach, gdzie przepisy wymagają ciągłej poręczy. Balustrada linkowa odnosi się do kompletnego systemu zabezpieczającego (słupki i wypełnienie kablowe) i może nie zawierać poręczy górnej, którą można uchwycić. W przypadku schodów określ poręcz kablową; w przypadku obwodów tarasu i balkonu należy określić balustradę kablową.

Jakie profile szyn górnych są dostępne?
Rura okrągła ze stali nierdzewnej o średnicy Ø 42,4 mm lub Ø 48,3 mm (szczotkowana lub polerowana na lustro) i kanał z drewnianym wierzchołkiem o przybliżonym przekroju 45×65 mm. Opcje rur okrągłych mieszczą się w możliwym do uchwycenia zakresie średnic wymaganym przez IRC, IBC i AS 1428.1.

Czy poręcze kablowe można stosować na schodach zakrzywionych lub spiralnych?
Tak. Słupki narożne z kątownikami kablowymi umożliwiają zmianę kierunku przebiegów kabli na podestach bez przerywania wypełnienia. Na zamówienie Vionta Metal produkuje systemy według geometrii schodów dostosowanej do projektu.

Jaką klasę kabla należy określić dla instalacji zewnętrznych?

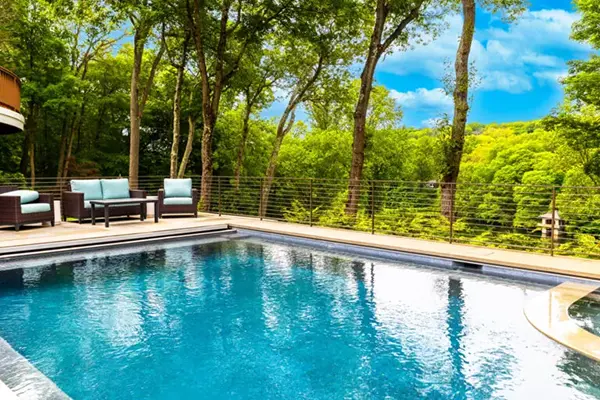

W większości środowisk zewnętrznych odpowiednia jest klasa 304. W przypadku instalacji przybrzeżnych, nadbrzeżnych lub w pobliżu basenu należy określić wartość 316 — kable, słupki i całą armaturę. Aby uniknąć korozji galwanicznej, należy stosować ten sam gatunek do wszystkich elementów metalowych.

Czy poręcz kablowa spełnia wymagania przepisów dotyczących poręczy schodów?
Tak, gdy średnica górnej szyny mieści się w możliwym do uchwycenia zakresie (zwykle 1,25–2 cale / 32–51 mm w przypadku kodów amerykańskich). Vionta Metal może dostarczyć specyfikacje i dane wymiarowe w celu wsparcia dokumentacji zgodności z normami IRC, IBC, AS 1428.1, BS EN 1991 i NBC.

Jaki jest czas realizacji z Chin?
Standardowa produkcja i wysyłka trwają 15–25 dni, w zależności od wielkości zamówienia i dostosowania. Terminy realizacji potwierdzane są na etapie wyceny.
